模型评估可视化
本章目标
- 掌握分类任务中混淆矩阵、ROC 曲线和学习曲线的可视化流程
- 理解概率输出、阈值变化与分类性能之间的关系
- 学会通过学习曲线判断欠拟合与过拟合趋势
重点方法与概念速览
| 名称 | 类型 | 作用 |
|---|---|---|
confusion_matrix(y_true, y_pred) | 函数 | 计算预测与真实标签的混淆矩阵 |
ConfusionMatrixDisplay(cm) | 构造器 | 标准化展示混淆矩阵图 |
roc_curve(y_true, y_score) | 函数 | 计算 ROC 曲线坐标 |
auc(x, y) | 函数 | 计算曲线下面积 |
learning_curve(estimator, X, y) | 函数 | 评估样本规模与泛化性能关系 |
1. 混淆矩阵
confusion_matrix + ConfusionMatrixDisplay
作用
混淆矩阵直接展示 TP、TN、FP、FN 组成，是分类诊断基础。ConfusionMatrixDisplay 能快速绘制规范图形并附带标签。在类别不平衡任务中，混淆矩阵比单一准确率更有解释力。
重点方法
python
confusion_matrix(y_true, y_pred, *, labels=None, normalize=None)
ConfusionMatrixDisplay(confusion_matrix, *, display_labels=None)
ConfusionMatrixDisplay.plot(*, ax=None, cmap=None, colorbar=True)参数
| 参数名 | 类型 | 说明 | 示例取值 |
|---|---|---|---|
y_true | array_like | 真实标签 | y_test |
y_pred | array_like | 预测标签 | clf.predict(X_test) |
normalize | str | 归一化："true" / "pred" / "all" | "true" |
display_labels | list[str] | 显示标签 | ["Class 0", "Class 1"] |
cmap | str | 颜色映射 | "Blues" |
示例代码
python
import matplotlib.pyplot as plt
from sklearn.datasets import make_classification
from sklearn.model_selection import train_test_split
from sklearn.linear_model import LogisticRegression
from sklearn.metrics import confusion_matrix, ConfusionMatrixDisplay
X, y = make_classification(n_samples=500, n_features=10, random_state=42)
X_train, X_test, y_train, y_test = train_test_split(
X, y, test_size=0.3, random_state=42
)
clf = LogisticRegression(random_state=42).fit(X_train, y_train)
cm = confusion_matrix(y_test, clf.predict(X_test))
fig, ax = plt.subplots(figsize=(8, 6))
disp = ConfusionMatrixDisplay(cm, display_labels=["Class 0", "Class 1"])
disp.plot(ax=ax, cmap="Blues")
ax.set_title("Confusion Matrix")
plt.close()输出
text

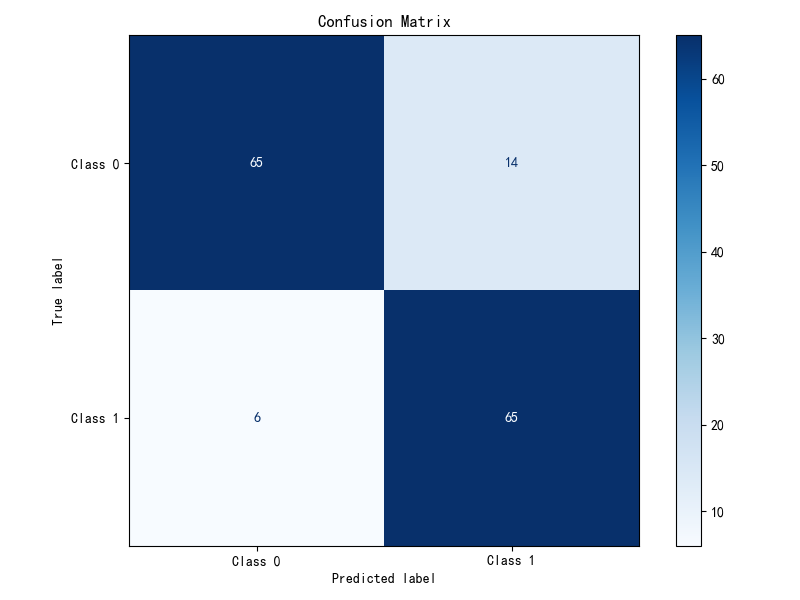

控制台提示: 图表已保存到 outputs/visualization/08_confusion.png
2x2 混淆矩阵展示每类预测正确与错误数量
理解重点
- 误报和漏报的业务代价不同——混淆矩阵是阈值调优依据
- 报告时建议同时给出 precision、recall 与混淆矩阵
normalize='true'可将数值转为行百分比——适合类别不平衡场景
2. ROC 曲线
roc_curve + auc
作用
ROC 曲线反映不同阈值下的 TPR 与 FPR 权衡。AUC 越大通常表示排序能力越强。ROC 图可用于比较多个模型的判别性能。完美分类器 AUC=1，随机猜测 AUC=0.5。
重点方法
python
roc_curve(y_true, y_score, *, pos_label=None)
auc(x, y)参数
| 参数名 | 类型 | 说明 | 示例取值 |
|---|---|---|---|
y_true | array_like | 真实标签 | y_test |
y_score | array_like | 正类概率得分 | clf.predict_proba(X_test)[:, 1] |
pos_label | int 或 str | 正类标签，默认为 None（自动判断） | 1 |
示例代码
python
import matplotlib.pyplot as plt
from sklearn.datasets import make_classification
from sklearn.model_selection import train_test_split
from sklearn.linear_model import LogisticRegression
from sklearn.metrics import roc_curve, auc
X, y = make_classification(n_samples=500, n_features=10, random_state=42)
X_train, X_test, y_train, y_test = train_test_split(
X, y, test_size=0.3, random_state=42
)
clf = LogisticRegression(random_state=42).fit(X_train, y_train)
yProba = clf.predict_proba(X_test)[:, 1]
fpr, tpr, _ = roc_curve(y_test, yProba)
rocAuc = auc(fpr, tpr)
fig, ax = plt.subplots(figsize=(8, 6))
ax.plot(fpr, tpr, linewidth=2, label=f"ROC (AUC = {rocAuc:.3f})")
ax.plot([0, 1], [0, 1], "r--", linewidth=1, label="Random")
ax.set_xlabel("False Positive Rate")
ax.set_ylabel("True Positive Rate")
ax.set_title("ROC Curve")
ax.legend()
plt.close()输出
text

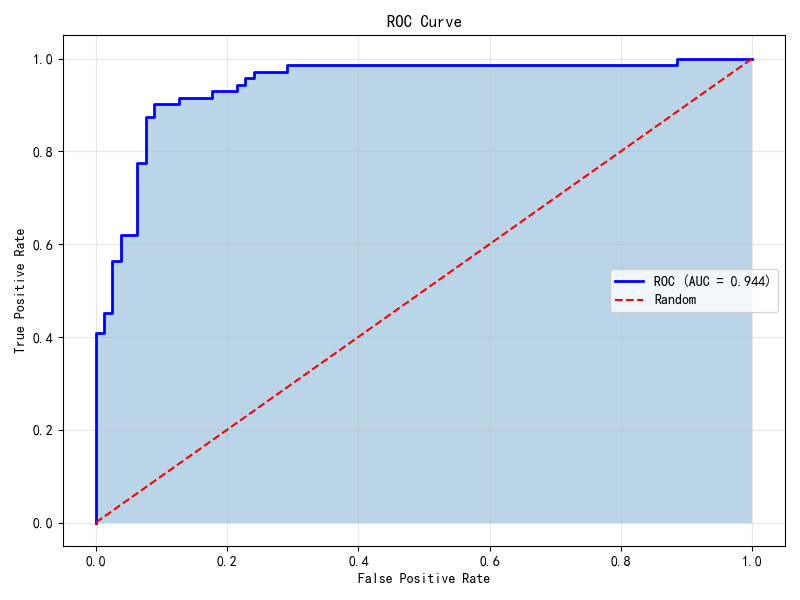

控制台提示: 图表已保存到 outputs/visualization/08_roc.png
模型 ROC 曲线位于随机基线之上并给出 AUC
理解重点
- ROC 关注排序能力，不直接反映阈值下的精确率
- 正负样本极不平衡时建议同时观察 PR 曲线
- 随机基线（对角线）是最低参照——任何模型应在此之上
3. 学习曲线
learning_curve
作用
学习曲线描述训练样本量变化对训练分数与验证分数的影响。训练分数高而验证分数低通常提示过拟合。两条曲线都偏低通常提示欠拟合或特征不足。
重点方法
python
learning_curve(estimator, X, y, *, train_sizes=None, cv=None, scoring=None)参数
| 参数名 | 类型 | 说明 | 示例取值 |
|---|---|---|---|
estimator | estimator | 待评估模型 | LogisticRegression(random_state=42) |
X, y | array_like | 全量特征与标签 | X, y |
train_sizes | array_like | 训练集比例序列 | np.linspace(0.1, 1.0, 10) |
cv | int | 交叉验证折数 | 5 |
scoring | str | 评分方式，默认为 None | "accuracy" |
示例代码
python
import numpy as np
import matplotlib.pyplot as plt
from sklearn.datasets import make_classification
from sklearn.linear_model import LogisticRegression
from sklearn.model_selection import learning_curve
X, y = make_classification(n_samples=500, n_features=10, random_state=42)
clf = LogisticRegression(random_state=42)
trainSizes, trainScores, testScores = learning_curve(
clf, X, y, cv=5, train_sizes=np.linspace(0.1, 1.0, 10)
)
trainMean = trainScores.mean(axis=1)
testMean = testScores.mean(axis=1)
fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(trainSizes, trainMean, "o-", label="Training Score")
ax.plot(trainSizes, testMean, "o-", label="Validation Score")
ax.fill_between(trainSizes,
testMean - testScores.std(axis=1),
testMean + testScores.std(axis=1), alpha=0.2)
ax.set_xlabel("Training Set Size")
ax.set_ylabel("Accuracy")
ax.set_title("Learning Curve")
ax.legend()
plt.close()输出
text

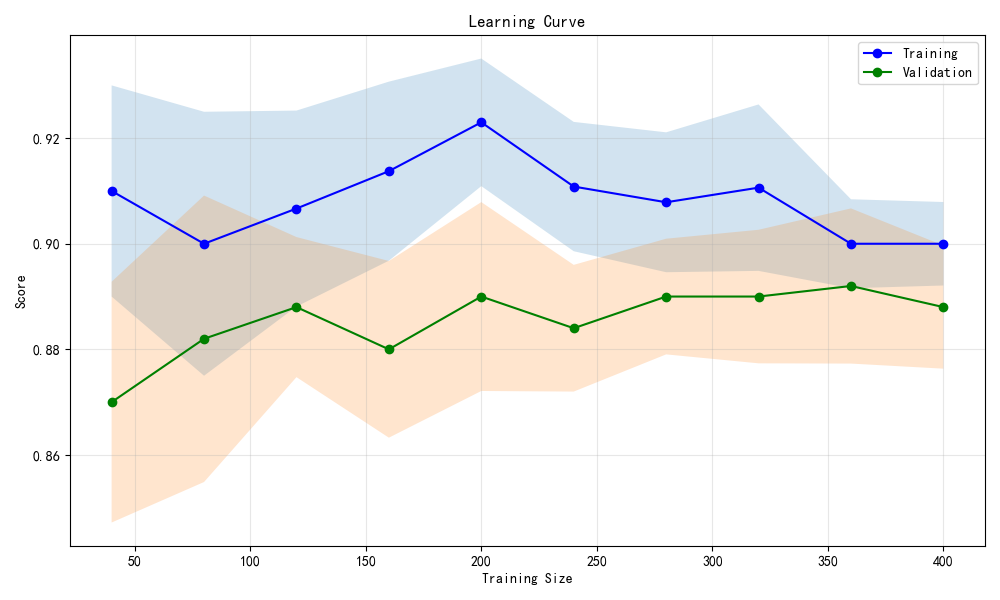

控制台提示: 图表已保存到 outputs/visualization/08_learning.png
训练曲线与验证曲线随样本增加逐步收敛
理解重点
- 学习曲线是判断"继续加数据是否有收益"的核心依据
- 高方差（大间隙）= 过拟合，高偏差（低分平缓）= 欠拟合
- 曲线分析应与模型复杂度和特征工程一起综合判断
常见坑
- 混淆矩阵只看数字不看比例——类别不平衡时归一化更清晰
- ROC 曲线用类别预测而非概率——曲线退化为单点失去意义
- 学习曲线的标准差带过宽——暗示数据划分或模型不稳定
小结
- 混淆矩阵是分类评估的基石——先看矩阵，再看指标
- ROC 曲线反映模型排序能力——AUC 是快速对比工具
- 学习曲线诊断过拟合/欠拟合——调参前先确认方向
- 评估可视化核心三件套：混淆矩阵 + ROC 曲线 + 学习曲线
