评估与诊断

本章目标

1. 明确当前仓库 SVC 实现的三种评估手段及其分别回答的问题。
2. 理解 2×2 混淆矩阵和 PCA 决策边界图在同心圆二分类场景下的解读方式。
3. 理解当前 SVC 流水线为何不使用 ROC 曲线——与 probability=False 的默认配置直接相关。

重点方法与概念速览

名称	类型	作用
y_pred	预测结果	测试集类别输出，由 $\text{sign}(f(\mathbf{x}))$ 硬分类产生
plot_confusion_matrix(...)	函数	绘制 2×2 二分类混淆矩阵
plot_decision_boundary(...)	函数	绘制 PCA 2D 空间下的分类边界——对同心圆数据最能体现模型非线性能力
plot_learning_curve(...)	函数	绘制训练/验证得分随样本量变化的曲线
model.n_support_	属性	各类别支持向量数量——SVC 独有的诊断信息

1. 当前仓库的评估入口

当前 SVC 流水线里的主要诊断手段有三个：

1. 混淆矩阵 —— 回答"分对了多少？两类各有多少被误分类？"
2. PCA 2D 决策边界图 —— 回答"RBF 核能否正确画出弯曲边界将内外圈分离？"
3. 学习曲线 —— 回答"更多训练样本还能提升表现吗？"

示例代码

y_pred = model.predict(X_test_s)

plot_confusion_matrix(...)
plot_decision_boundary(...)
plot_learning_curve(...)

理解重点

• 当前 SVC 流水线不使用 ROC 曲线——因为 SVC 默认 probability=False，不启用概率估计（启用 probability=True 需额外 5 折交叉验证 Platt scaling，显著增加训练耗时）。
• SVC 独有的诊断信息是 n_support_——支持向量数量直接反映分类任务的难度和模型的稀疏性。
• 三种可视化分别回答不同问题，不能互相替代。

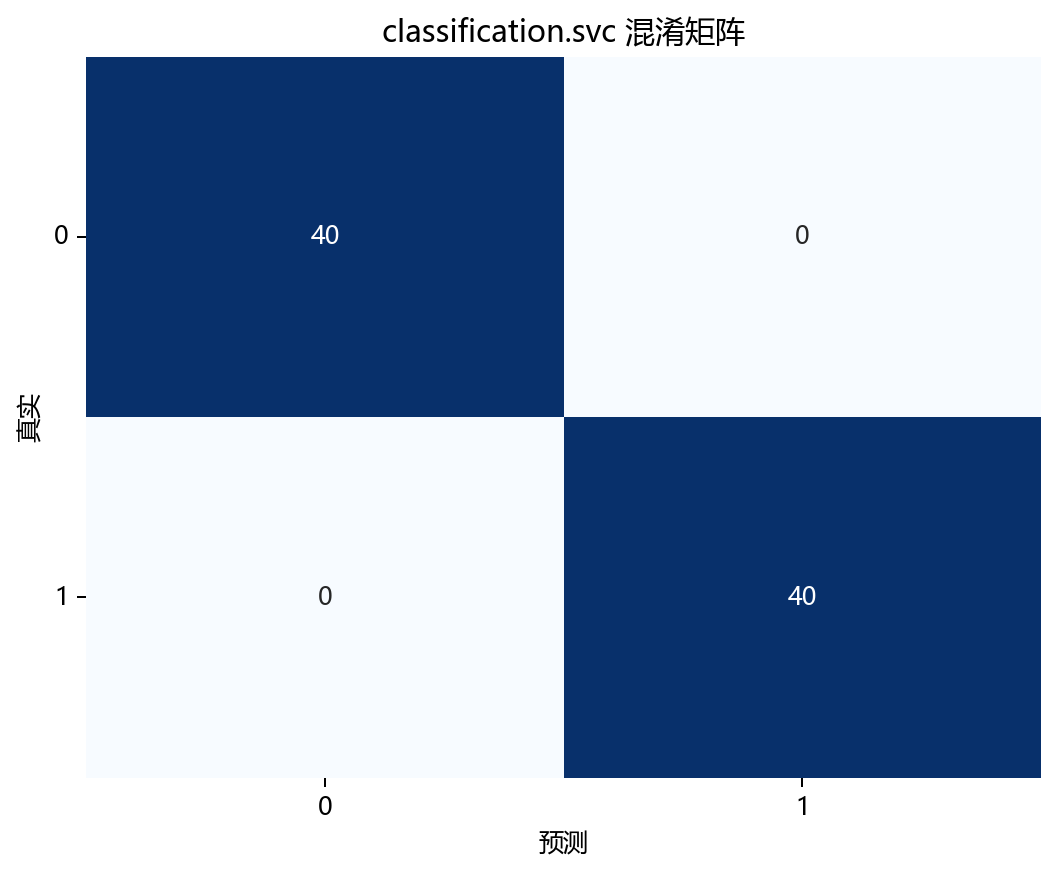

2. 混淆矩阵能观察什么

对于二分类任务，混淆矩阵 $\mathbf{C}$ 是一个 $2\times 2$ 矩阵：

$$C=\left[\begin{array}{cc}\text{TN}& \text{FP}\\ \text{FN}& \text{TP}\end{array}\right]$$

参数速览

适用函数：plot_confusion_matrix(y_true, y_pred, ...)

参数名	类型	说明	示例取值
y_true	array_like，形状 (n_samples,)	测试集真实标签，取值 $\{0,1\}$	y_test
y_pred	array_like，形状 (n_samples,)	模型硬分类预测标签，来自 $\text{sign}(f(\mathbf{x}))$	y_pred
normalize	bool 或 str	归一化方式。True/'true' 按行（真实类别），'pred' 按列，'all' 按全体。默认 False	True、'true'

示例代码

plot_confusion_matrix(
    y_true=y_test,
    y_pred=y_pred,
    title="SVC 混淆矩阵",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• 在同心圆二分类上，混淆矩阵最直观地反映 RBF 核 SVC 是否正确分离了内外圈。
• 对于 noise=0.1 的数据，少量样本可能跨越环形边界进入错误区域——这些误分类会出现在非对角线上。
• 混淆矩阵已经隐式包含计算 Accuracy、Precision、Recall、F1 所需的所有信息（TP、TN、FP、FN），但当前流水线未显式计算这些指标。

3. PCA 2D 决策边界图能观察什么

参数速览

适用函数：plot_decision_boundary(model_2d, X_2d, y.values, ...)

参数名	类型	说明	示例取值
model_2d	SVC(kernel='rbf')	在 PCA 二维空间单独训练的 SVC，共享主模型的 RBF 核配置	model_2d
X_2d	ndarray，形状 (n_samples, 2)	标准化后 PCA 投影到二维的全量特征	X_2d
y	array_like，形状 (n_samples,)	全量标签数组，用于散点的真实类别着色	y.values

示例代码

plot_decision_boundary(
    model_2d,
    X_2d,
    y.values,
    title="SVC 决策边界 (PCA 2D)",
    dataset_name=DATASET,
)

理解重点

• 这是 SVC 分册最重要的一张图——它直观展示了 RBF 核能否生成弯曲的环形分类边界。
• 如果 RBF 核工作正常，决策边界应呈现弯曲形态，将内圈区域与外圈区域正确分离——这是非线性核能力的视觉见证。
• 线性核（kernel='linear'）的决策边界将是一条直线，无法分离同心圆——这在实验对比中是最有说服力的教学画面。
• 由于原始数据本身就是二维的（$x_1$、$x_2$），PCA 主要做旋转和缩放——决策边界图基本反映原始空间的真实几何形态。

4. 学习曲线能观察什么

参数速览

适用函数：plot_learning_curve(estimator, X, y, ...)

参数名	类型	说明	示例取值
estimator	SVC	新创建的 SVC(kernel='rbf', random_state=42) 实例——内部会通过 CV 克隆并重复训练	SVC_Model(kernel='rbf', random_state=42)
X	ndarray，形状 (n_train, 2)	标准化后的训练特征矩阵	X_train_s
y	array_like	训练标签向量	y_train
scoring	str	评分指标，默认 "accuracy"	"accuracy"
cv	int	交叉验证折数，默认 5	5
train_sizes	array_like	训练样本量的递增序列，默认为 np.linspace(0.1, 1.0, 5)	[0.1, 0.33, 0.55, 0.78, 1.0]

示例代码

plot_learning_curve(
    SVC_Model(kernel="rbf", random_state=42),
    X_train_s,
    y_train,
    title="SVC 学习曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• SVC 是参数化模型（参数由支持向量决定），样本量增加时支持向量集合逐渐稳定——学习曲线反映这一收敛过程。
• 在同心圆数据中，一定数量的样本是构造环形边界所必需的——样本太少时模型可能找不到正确的圆形边界形状。
• 训练得分与验证得分之间的差距反映 $C=1.0$ 和 $\gamma$ 配置下的过拟合/欠拟合倾向。

5. 当前实现中尚未纳入但常见的评估手段

手段	公式/说明	不在当前流水线中的原因
ROC 曲线 / AUC	$\text{TPR}=\frac{\text{TP}}{\text{TP}+\text{FN}}$，$\text{FPR}=\frac{\text{FP}}{\text{FP}+\text{TN}}$	SVC 默认 probability=False——启用需额外 Platt scaling 交叉验证
准确率（Accuracy）	$\frac{\text{TP}+\text{TN}}{\text{TP}+\text{TN}+\text{FP}+\text{FN}}$	未显式计算，但混淆矩阵已包含所需全部信息
精确率（Precision）	$\frac{\text{TP}}{\text{TP}+\text{FP}}$	同上——可从混淆矩阵直接推导
召回率（Recall）	$\frac{\text{TP}}{\text{TP}+\text{FN}}$	同上
F1 分数	$2\cdot \frac{\text{Precision}\cdot \text{Recall}}{\text{Precision}+\text{Recall}}$	同上

理解重点

• 当前仓库未在 SVC 流水线中显式打印 accuracy、precision、recall、f1——文档可以提到它们作为扩展方向，但不可写成"当前源码已在计算"。
• SVC 在 probability=False 下的评估体系天然比逻辑回归少一个维度（无概率输出、无 ROC）——这不是缺陷，而是 SVC 设计哲学（关注决策函数符号 $f(\mathbf{x})$，而非概率校准）的体现。

评估图表

常见坑

1. 期望 ROC 曲线出现在 SVC 评估中——当前流水线不启用概率估计（probability=False），没有 ROC。
2. 把 PCA 决策边界图误认为原始特征空间决策面的完整表达——虽然当前数据本身是二维的，但 PCA 的旋转仍可能改变视角。
3. 只看混淆矩阵的绝对数值，忽略 RBF 核决策边界的弯曲形状——后者才是理解 SVC 能力的核心视觉证据。
4. 把当前仓库未显式计算的 accuracy、precision、recall、f1 写成现有流程的一部分。

小结

• 当前仓库对 SVC 的评估：混淆矩阵看错误分布（2×2 二分类），PCA 决策边界图看 RBF 核弯曲边界的形状，学习曲线看样本量对支持向量收敛的影响。
• SVC 没有 predict_proba 驱动的 ROC 曲线评估——这是它与其他分类算法分册在评估体系上的关键差异。
• 对于同心圆数据，PCA 决策边界图中的环形边界是最有说服力的评估——它直接展示了 RBF 核将线性不可分问题转化为可解问题的能力。
