工程实现

本章目标

1. 从工程角度看清 KNN 在本仓库中的完整调用链。
2. 理解数据生成、模型训练、流水线编排和结果可视化分别负责什么。
3. 理解为什么当前实现要把训练逻辑、标准化逻辑、预测逻辑和可视化逻辑拆开。

对应代码速览

组件	路径	说明
数据生成	data_generation/classification.py	ClassificationData.knn() 生成双月牙二分类数据
数据导出	data_generation/__init__.py	向外暴露 knn_data
训练封装	model_training/classification/knn.py	构建并训练 KNeighborsClassifier，打印训练日志
流水线入口	pipelines/classification/knn.py	组织切分、标准化、训练、预测与可视化评估的完整编排
混淆矩阵可视化	result_visualization/confusion_matrix.py	保存混淆矩阵图
ROC 曲线可视化	result_visualization/roc_curve.py	保存二分类 ROC 曲线图
决策边界可视化	result_visualization/decision_boundary.py	保存 PCA 二维决策边界图
学习曲线可视化	result_visualization/learning_curve.py	保存学习曲线图

1. 端到端运行入口

示例代码

python -m pipelines.classification.knn

理解重点

• 这个命令是理解 KNN 工程实现的最佳入口。
• 它会依次完成数据读取、标准化、模型训练、预测和结果可视化。
• 如果只读一个文件，建议先读 pipelines/classification/knn.py——编排层。

2. run() 串起了整个流程

当前流水线的核心函数 run() 采用线性编排风格：

def run():
    # 1. 复制数据 & 拆出特征/标签
    data = knn_data.copy()
    X = data.drop(columns=["label"])
    y = data["label"]

    # 2. 划分训练/测试集
    X_train, X_test, y_train, y_test = train_test_split(
        X, y, test_size=0.2, random_state=42, stratify=y
    )

    # 3. 标准化（仅训练集上 fit）
    scaler = StandardScaler()
    X_train_s = scaler.fit_transform(X_train)
    X_test_s = scaler.transform(X_test)

    # 4. 训练主模型（建索引）& 正式预测
    model = train_model(X_train_s, y_train)
    y_pred = model.predict(X_test_s)
    if hasattr(model, "predict_proba"):
        y_scores = model.predict_proba(X_test_s)

    # 5. 可视化诊断（混淆矩阵、ROC、决策边界、学习曲线）
    plot_confusion_matrix(y_test, y_pred, ...)
    plot_roc_curve(y_test, y_scores, ...)
    plot_decision_boundary(model_2d, X_2d, y.values, ...)
    plot_learning_curve(KNeighborsClassifier(...), X_train_s, y_train, ...)

理解重点

• run() 的职责是编排，不是算法实现——每一步的输入明确来自上一步的输出。
• 数据流是单向的：数据 → 切分 → 标准化 → 训练 → 预测 → 评估。

3. 训练模块负责什么

model_training/classification/knn.py 里的 train_model(...) 主要负责四件事：

1. 创建 KNeighborsClassifier(...) 实例（按给定超参数）
2. 调用 model.fit(X_train, y_train)——存储样本、建立近邻查询结构
3. 打印训练日志：训练耗时、$k$、weights、metric
4. 返回训练完成的主模型对象

参数速览

参数名	类型	说明	示例取值
X_train	array_like	标准化后的训练特征矩阵。传入 KNeighborsClassifier.fit()	X_train_s
y_train	array_like	训练标签向量，取值 $\{0,1\}$	y_train
n_neighbors	int	近邻数量 $k$。默认 5	3、5、15
weights	str	投票权重方式。默认 "uniform"	"uniform"、"distance"
metric	str	距离度量方式。默认 "minkowski"	"minkowski"、"euclidean"
返回值	KNeighborsClassifier	已完成 fit() 的模型对象，可直接调用 predict() 和 predict_proba()	—

理解重点

• 这层抽离让"模型构建逻辑"和"流程编排逻辑"分开——train_model() 可被流水线调用，也可单独运行做局部验证。
• 这也是当前仓库多个算法分册共享的组织方式。

4. 四类评估模块分别负责什么

模块职责速览

模块	函数	输入	输出
混淆矩阵	plot_confusion_matrix(...)	y_test、y_pred	混淆矩阵图片（PNG）
ROC 曲线	plot_roc_curve(...)	y_test、y_scores	二分类 ROC 曲线图片（PNG）
决策边界	plot_decision_boundary(...)	model_2d、X_2d、y.values	二维分类边界图（PNG）
学习曲线	plot_learning_curve(...)	estimator、X_train_s、y_train	训练/验证得分曲线（PNG）

理解重点

• 四类可视化都不是训练的一部分，而是训练完成后的诊断步骤——它们不修改模型。
• 决策边界图依赖单独训练的 model_2d（在 PCA 空间），ROC 曲线依赖 predict_proba() 的输出。
• KNN 没有特征重要性评估，因为它是基于实例的懒惰学习——没有"特征贡献"这个概念。

5. 模块间的数据依赖关系

数据	生产者	消费者
knn_data	data_generation/classification.py	pipelines/classification/knn.py
model（主模型）	train_model(...)	predict、predict_proba
y_pred	model.predict(...)	plot_confusion_matrix
y_scores	model.predict_proba(...)	plot_roc_curve
model_2d	KNeighborsClassifier.fit(...)（PCA 空间）	plot_decision_boundary
图片产物	各可视化函数	outputs/knn/ 目录

理解重点

• KNN 的流水线与决策树的关键差异在于：先标准化再训练；没有特征重要性评估模块。
• 数据流向单向、无循环依赖，每个模块可以独立测试和替换。

6. 运行后能得到什么

输出项

输出类型	当前结果	用途
终端标题	KNN 分类流水线	在终端中定位当前运行入口
训练日志	训练耗时、$k$、weights、metric	确认 KNN 配置和训练效率
混淆矩阵图	outputs/knn/confusion_matrix.png	观察正负类误分类方向
ROC 曲线图	outputs/knn/roc_curve.png	评估二分类概率区分能力
决策边界图	outputs/knn/decision_boundary.png	观察 KNN 的非线性弧形边界
学习曲线图	outputs/knn/learning_curve.png	诊断过拟合/欠拟合倾向

理解重点

• 运行结果不只是模型对象，还包括日志和多种图像产物。
• 对教学仓库而言，"代码 + 日志 + 图像"的组合比单纯返回分类结果更能帮助理解 KNN 的局部分类行为。

7. 推荐的源码阅读顺序

1. 先看 pipelines/classification/knn.py — 入口，了解整体流程
2. 再看 model_training/classification/knn.py — 训练封装，理解超参数和日志
3. 再看 result_visualization/confusion_matrix.py — 基础分类结果评估
4. 再看 result_visualization/roc_curve.py — 概率区分能力评估
5. 再看 result_visualization/decision_boundary.py — 空间划分可视化
6. 再看 result_visualization/learning_curve.py — 训练行为诊断
7. 最后回到 data_generation/classification.py — 理解数据生成参数

理解重点

• 从入口看整体流程，再下钻到训练与可视化细节，阅读成本最低。
• 这个顺序也对应了数据流方向：数据 → 标准化 → 训练 → 预测 → 评估。

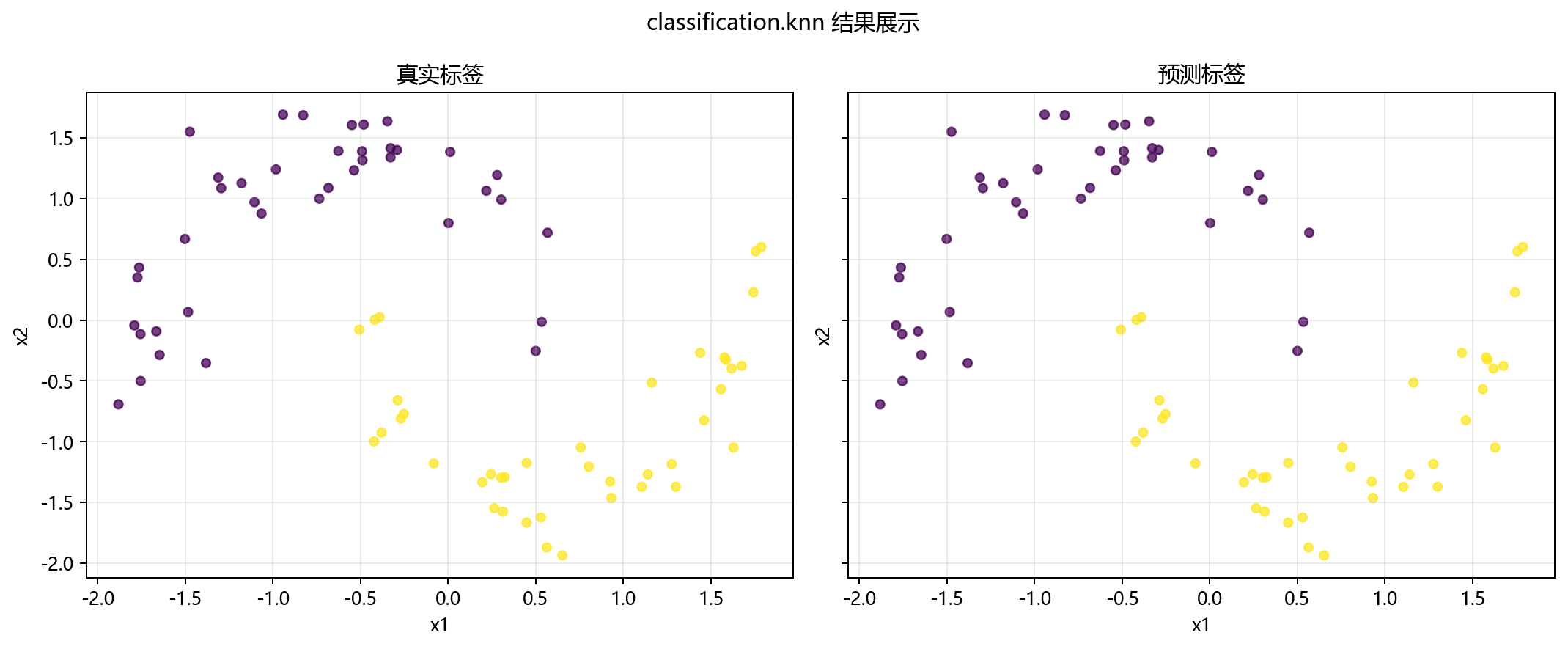

运行结果

常见坑

1. 把 pipeline 文件误认为训练算法实现本体——它只是编排层，真正的训练在 model_training/ 中。
2. 不区分"主模型""二维可视化模型"和"学习曲线模型实例"的职责边界——三者训练在不同空间或不同数据子集。
3. 忽略 KNN 的 fit() 和参数化模型的 fit() 本质不同——前者建索引，后者做梯度优化。
4. 只看单个文件，不顺着调用链理解整体执行流程。

小结

• 当前 KNN 工程实现采用清晰的模块分层：数据生成 → 训练封装 → 流水线编排 → 结果可视化。
• run() 负责串联流程，train_model(...) 负责训练主模型（实际是建索引），各可视化函数负责结果展示与诊断。
• 数据流单向，各模块职责单一，便于教学讲解和后续扩展。
