工程实现

本章目标

1. 从工程角度看清 Logistic Regression 在本仓库中的完整调用链。
2. 理解数据生成、模型训练、流水线编排和结果可视化分别负责什么。
3. 理解为什么当前实现要把训练逻辑、标准化逻辑、概率输出逻辑和可视化逻辑拆开。

对应代码速览

组件	路径	说明
数据生成	data_generation/classification.py	ClassificationData.logistic_regression() 生成高维二分类数据
数据导出	data_generation/__init__.py	向外暴露 logistic_regression_data
训练封装	model_training/classification/logistic_regression.py	构建并训练 LogisticRegression，打印训练日志含 coef_ 和 intercept_
流水线入口	pipelines/classification/logistic_regression.py	组织切分、标准化、训练、预测与可视化评估的完整编排
混淆矩阵可视化	result_visualization/confusion_matrix.py	保存混淆矩阵图
ROC 曲线可视化	result_visualization/roc_curve.py	保存二分类 ROC 曲线图
决策边界可视化	result_visualization/decision_boundary.py	保存 PCA 二维决策边界图
学习曲线可视化	result_visualization/learning_curve.py	保存学习曲线图

1. 端到端运行入口

示例代码

python -m pipelines.classification.logistic_regression

理解重点

• 这个命令是理解 Logistic Regression 工程实现的最佳入口。
• 它会依次完成数据读取、标准化、模型训练（lbfgs 优化）、预测和结果可视化。
• 如果只读一个文件，建议先读 pipelines/classification/logistic_regression.py——编排层。

2. run() 串起了整个流程

当前流水线的核心函数 run() 采用线性编排风格：

def run():
    # 1. 复制数据 & 拆出特征/标签
    data = logistic_regression_data.copy()
    X = data.drop(columns=["label"])
    y = data["label"]

    # 2. 划分训练/测试集
    X_train, X_test, y_train, y_test = train_test_split(
        X, y, test_size=0.2, random_state=42, stratify=y
    )

    # 3. 标准化（仅训练集上 fit）
    scaler = StandardScaler()
    X_train_s = scaler.fit_transform(X_train)
    X_test_s = scaler.transform(X_test)

    # 4. lbfgs 优化 L2 正则化交叉熵 & 正式预测
    model = train_model(X_train_s, y_train)
    y_pred = model.predict(X_test_s)
    y_scores = model.predict_proba(X_test_s)

    # 5. 可视化诊断（混淆矩阵、ROC、决策边界、学习曲线）
    plot_confusion_matrix(y_test, y_pred, ...)
    plot_roc_curve(y_test, y_scores, ...)
    plot_decision_boundary(model_2d, X_2d, y.values, ...)
    plot_learning_curve(LogisticRegression(...), X_train_s, y_train, ...)

理解重点

• run() 的职责是编排，不是算法实现——真正的优化在 LogisticRegression.fit()（lbfgs）中。
• 数据流是单向的：数据 → 切分 → 标准化 → lbfgs 优化 → 预测 → 评估。
• 标准化后 coef_ 可解释，这是逻辑回归流水线相对于其他算法的一个重要工程特性。

3. 训练模块负责什么

model_training/classification/logistic_regression.py 里的 train_model(...) 主要负责四件事：

1. 创建 LogisticRegression(...) 实例（按给定超参数：penalty='l2'、C=1.0 等）
2. 调用 model.fit(X_train, y_train)——lbfgs 优化器最小化 L2 正则化交叉熵
3. 打印训练日志：训练耗时、penalty、C、solver、max_iter、classes_、intercept_、coef_
4. 返回训练完成的主模型对象

参数速览

参数名	类型	说明	示例取值
X_train	array_like	标准化后的训练特征矩阵。传入 LogisticRegression.fit()	X_train_s
y_train	array_like	训练标签向量，取值 $\{0,1\}$	y_train
penalty	str	正则化类型。默认 "l2"	"l2"、"l1"
C	float	正则化强度倒数 $\lambda =1/C$。默认 1.0	0.01、1.0、100.0
solver	str	优化器。默认 "lbfgs"	"lbfgs"、"liblinear"
max_iter	int	最大迭代次数。默认 1000	500、1000
class_weight	dict、str 或 None	类别权重。默认 None	None、"balanced"
random_state	int	随机种子。默认 42	42
返回值	LogisticRegression	已完成 fit() 的模型对象，含 coef_、intercept_ 等属性	—

理解重点

• 逻辑回归的 fit() 本质是迭代优化——与 KNN（只建索引）和决策树（递归划分）的计算特征不同。
• coef_ 和 intercept_ 的输出使得逻辑回归的训练日志比其他算法更有信息量——直接看到特征影响方向和强度。

4. 四类评估模块分别负责什么

模块职责速览

模块	函数	输入	输出
混淆矩阵	plot_confusion_matrix(...)	y_test、y_pred	混淆矩阵图片（PNG）
ROC 曲线	plot_roc_curve(...)	y_test、y_scores	二分类 ROC 曲线图片（PNG）
决策边界	plot_decision_boundary(...)	model_2d、X_2d、y.values	PCA 二维分类边界图（PNG）
学习曲线	plot_learning_curve(...)	estimator、X_train_s、y_train	训练/验证得分曲线（PNG）

理解重点

• 四类可视化都不是训练的一部分，而是训练完成后的诊断步骤。
• 决策边界图依赖 PCA 降维（$d=6\to 2$）后的 model_2d——在 PCA 空间中是直线边界；ROC 曲线依赖 Sigmoid 概率输出——是平滑曲线。
• 逻辑回归没有特征重要性评估，但有 coef_ 提供更直接的系数解释。

5. 模块间的数据依赖关系

数据	生产者	消费者
logistic_regression_data	data_generation/classification.py	pipelines/classification/logistic_regression.py
model（主模型）	train_model(...)	predict、predict_proba
y_pred	model.predict(...)	plot_confusion_matrix
y_scores	model.predict_proba(...)	plot_roc_curve
model_2d	LogisticRegression.fit(...)（PCA 空间）	plot_decision_boundary
图片产物	各可视化函数	outputs/logistic_regression/ 目录

理解重点

• 逻辑回归的流水线与 KNN 结构相似（都需要标准化，都没有特征重要性），但与决策树不同（决策树不需要标准化且有特征重要性）。
• 数据流向单向、无循环依赖，每个模块可以独立测试和替换。

6. 运行后能得到什么

输出项

输出类型	当前结果	用途
终端标题	逻辑回归分类流水线	在终端中定位当前运行入口
训练日志	训练耗时、penalty、C、solver、classes_、intercept_、coef_	查看优化耗时、正则配置和线性边界参数
混淆矩阵图	outputs/logistic_regression/confusion_matrix.png	观察正负类误分类方向
ROC 曲线图	outputs/logistic_regression/roc_curve.png	评估 Sigmoid 概率区分能力
决策边界图	outputs/logistic_regression/decision_boundary.png	观察 PCA 2D 空间中的线性边界
学习曲线图	outputs/logistic_regression/learning_curve.png	诊断过拟合/欠拟合倾向

理解重点

• 逻辑回归的训练日志特别有价值——coef_ 直接反映标准化后各特征对正类倾向的影响。
• 例如 coef_ = [[1.2, -0.8, 0.3, -0.1, 0.05, 0.02]]，说明 x1 推正类（$w_1>0$），x2 压正类（$w_2<0$），而 x4、x5、x6 几乎不参与（$w_j\approx 0$——可能对应冗余特征）。

7. 推荐的源码阅读顺序

1. 先看 pipelines/classification/logistic_regression.py — 入口，了解整体流程
2. 再看 model_training/classification/logistic_regression.py — 训练封装，理解超参数和 coef_ 日志
3. 再看 result_visualization/confusion_matrix.py — 基础分类结果评估
4. 再看 result_visualization/roc_curve.py — Sigmoid 概率区分能力评估
5. 再看 result_visualization/decision_boundary.py — PCA 空间线性边界可视化
6. 再看 result_visualization/learning_curve.py — 训练行为诊断
7. 最后回到 data_generation/classification.py — 理解数据生成参数

理解重点

• 从入口看整体流程，再下钻到训练与可视化细节，阅读成本最低。
• 这个顺序对应数据流方向：数据 → 标准化 → lbfgs 优化 → 预测 → 评估。

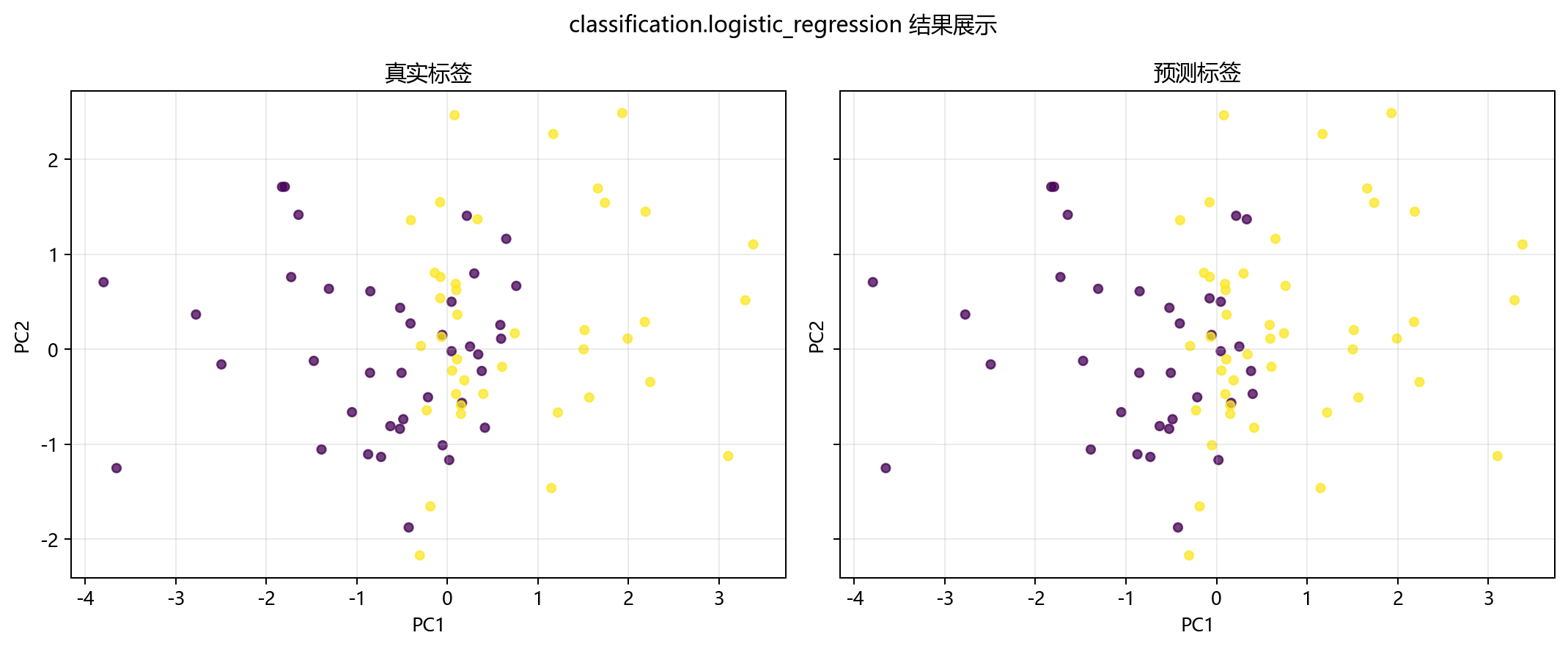

运行结果

常见坑

1. 把 pipeline 文件误认为训练算法实现本体——它只是编排层，真正的优化在 LogisticRegression.fit()（lbfgs）中。
2. 不区分"主模型"（6 维空间）、"二维可视化模型"（PCA 空间）和"学习曲线模型实例"（CV 循环）的职责边界。
3. 忽略 coef_ 和 intercept_ 的日志输出——这是逻辑回归最重要的训练产出。
4. 只看单个文件，不顺着调用链理解整体执行流程。

小结

• 当前 Logistic Regression 工程实现采用清晰的模块分层：数据生成 → 训练封装 → 流水线编排 → 结果可视化。
• run() 负责串联流程，train_model(...) 负责 lbfgs 优化 L2 正则化交叉熵，各可视化函数负责结果展示与诊断。
• 逻辑回归在工程上最不同于 KNN/决策树的地方：fit() 是真正的迭代优化（需要考虑收敛）；coef_ 提供了显式的系数解释；标准化同时影响优化收敛和系数可比性。
