工程实现

本章目标

1. 从工程角度看清 Naive Bayes 在本仓库中的完整调用链。
2. 理解数据加载、模型训练、流水线编排和结果可视化分别负责什么。
3. 理解 GaussianNB 工程实现与其他分类算法的关键差异——无需迭代、极简封装。

对应代码速览

组件	路径	说明
数据生成	data_generation/classification.py	ClassificationData.naive_bayes() 加载 iris 真实数据集
数据导出	data_generation/__init__.py	向外暴露 naive_bayes_data
训练封装	model_training/classification/naive_bayes.py	构建并训练 GaussianNB，打印 classes_、class_prior_
流水线入口	pipelines/classification/naive_bayes.py	组织切分、标准化、训练、预测与可视化的完整编排
混淆矩阵可视化	result_visualization/confusion_matrix.py	绘制并保存 3×3 多分类混淆矩阵图
ROC 曲线可视化	result_visualization/roc_curve.py	绘制并保存多分类 One-vs-Rest ROC 曲线图
决策边界可视化	result_visualization/decision_boundary.py	绘制并保存 PCA 二维决策边界图
学习曲线可视化	result_visualization/learning_curve.py	绘制并保存训练/验证得分曲线图

1. 端到端运行入口

示例代码

python -m pipelines.classification.naive_bayes

理解重点

• 这个命令串起当前 Naive Bayes 分册中最核心的工程流程。
• 依次完成：数据复制 → 特征/标签拆分 → 切分 → 标准化 → GaussianNB fit()（统计 ${\mu }_{kj}$、${\sigma }_{kj}^2$）→ 预测 → 概率输出 → 四种可视化。
• 对大多数读者来说，pipelines/classification/naive_bayes.py 是理解工程实现的最佳起点。

2. run() 串起了整个流程

当前流水线的核心函数 run() 采用线性编排风格：

def run():
    # 1. 复制数据 & 拆出特征/标签
    data = naive_bayes_data.copy()
    X = data.drop(columns=["label"])
    y = data["label"]

    # 2. 划分训练/测试集
    X_train, X_test, y_train, y_test = train_test_split(
        X, y, test_size=0.2, random_state=42, stratify=y
    )

    # 3. 标准化（仅训练集上 fit）
    scaler = StandardScaler()
    X_train_s = scaler.fit_transform(X_train)
    X_test_s = scaler.transform(X_test)

    # 4. 统计各类别的先验、均值和方差 & 正式预测
    model = train_model(X_train_s, y_train)
    y_pred = model.predict(X_test_s)
    y_scores = model.predict_proba(X_test_s)

    # 5. 可视化诊断（混淆矩阵、ROC、决策边界、学习曲线）
    plot_confusion_matrix(y_test, y_pred, ...)
    plot_roc_curve(y_test, y_scores, ...)
    plot_decision_boundary(model_2d, X_2d, y.values, ...)
    plot_learning_curve(GaussianNB(), X_train_s, y_train, ...)

理解重点

• run() 的职责是编排，不是算法实现——真正的训练在 GaussianNB.fit()（统计 ${\mu }_{kj}$ 和 ${\sigma }_{kj}^2$）中。
• 数据流是单向的：数据 → 切分 → 标准化 → 参数估计 → 预测 → 评估。
• 与其他分类流水线（逻辑回归、KNN、决策树）结构高度一致——统一采用"数据准备 → 训练 → 预测 → 四类可视化"的模式。

3. 训练模块负责什么

model_training/classification/naive_bayes.py 里的 train_model(...) 主要负责四件事：

1. 创建 GaussianNB(var_smoothing=1e-9) 实例
2. 调用 model.fit(X_train, y_train)——纯统计计算：计数 $n_k$，估计 $P(Y=c_k)$、${\mu }_{kj}$、${\sigma }_{kj}^2$
3. 打印训练日志：耗时、var_smoothing、classes_、class_prior_
4. 返回训练完成的主模型对象

参数速览

适用函数：train_model(X_train, y_train, var_smoothing=1e-9)

参数名	类型	说明	示例取值
X_train	array_like	标准化后的训练特征矩阵，传入 GaussianNB.fit()	X_train_s
y_train	array_like	训练标签向量，$y_i\in \{0,1,2\}$	y_train
var_smoothing	float	方差平滑项 $ϵ$，防止 ${\sigma }_{kj}^2\to 0$ 数值崩溃。默认 1e-9	1e-9、1e-8
返回值	GaussianNB	已完成 fit() 的模型对象，含 classes_、class_prior_、theta_、var_ 等	—

理解重点

• GaussianNB 的 fit() 本质是扫描数据算统计量——不需要迭代、不需要梯度、不需要收敛判断。这是它工程上最大的亮点。
• 训练日志中的 class_prior_ 直接对应 $P(Y=c_k)$，是连接数学理论与工程实现的桥梁。

4. 四类评估模块分别负责什么

模块职责速览

模块	函数	输入	输出
混淆矩阵	plot_confusion_matrix(...)	y_test、y_pred	3×3 多分类混淆矩阵图（PNG）
ROC 曲线	plot_roc_curve(...)	y_test、y_scores	多分类 One-vs-Rest ROC 曲线图（PNG）——3 条曲线
决策边界	plot_decision_boundary(...)	model_2d、X_2d、y.values	PCA 二维分类边界图（PNG）
学习曲线	plot_learning_curve(...)	GaussianNB()、X_train_s、y_train	训练/验证得分随样本量变化曲线（PNG）

理解重点

• 四类可视化都不是训练的一部分，而是训练完成后的诊断步骤。
• 决策边界图依赖额外训练的 model_2d（PCA 空间中），ROC 曲线依赖 predict_proba(...) 的连续后验概率——两者各有特殊依赖。
• GaussianNB 没有特征重要性评估（决策树特有），也没有 coef_（逻辑回归特有）——但 theta_ 的各类别均值差异在评估阶段同样有参考价值。

5. 模块间的数据依赖关系

数据	生产者	消费者
naive_bayes_data	data_generation/classification.py	pipelines/classification/naive_bayes.py
model（主模型）	train_model(...)	predict、predict_proba
y_pred	model.predict(...)	plot_confusion_matrix
y_scores	model.predict_proba(...)	plot_roc_curve
model_2d	GaussianNB().fit(...)（PCA 空间）	plot_decision_boundary
图片产物	各可视化函数	outputs/naive_bayes/ 目录

理解重点

• 数据流向单向、无循环依赖，每个模块可以独立测试和替换。
• Naive Bayes 的流水线结构与逻辑回归、KNN 高度一致——这体现了当前仓库工程架构的统一性。

6. 运行后能得到什么

输出项

输出类型	当前结果	用途
终端标题	朴素贝叶斯分类流水线	在终端中定位当前运行入口
训练日志	训练耗时、var_smoothing、classes_、class_prior_	查看参数估计耗时和各类别先验概率
混淆矩阵图	outputs/naive_bayes/confusion_matrix.png	观察三分类误分类方向——哪两类最易混淆
ROC 曲线图	outputs/naive_bayes/roc_curve.png	评估各类别贝叶斯后验概率的区分能力（3 条曲线）
决策边界图	outputs/naive_bayes/decision_boundary.png	观察 PCA 2D 空间中的高斯似然区域划分
学习曲线图	outputs/naive_bayes/learning_curve.png	诊断样本量对高斯参数估计的影响趋势

理解重点

• 训练日志中的 class_prior_ 是 GaussianNB 独有的信息——它直接揭示三类鸢尾花的先验分布。
• 与逻辑回归输出 coef_ 不同，GaussianNB 输出 class_prior_ 反映的是生成式建模的视角。
• 输出不仅是图片，还有终端日志中可观察的关键统计量。

7. 推荐的源码阅读顺序

1. 先看 pipelines/classification/naive_bayes.py — 入口，了解整体流程
2. 再看 model_training/classification/naive_bayes.py — 训练封装，理解参数估计和日志输出
3. 再看 result_visualization/confusion_matrix.py — 基础分类结果评估（3×3 矩阵）
4. 再看 result_visualization/roc_curve.py — One-vs-Rest 概率区分能力评估
5. 再看 result_visualization/decision_boundary.py — PCA 空间边界可视化
6. 再看 result_visualization/learning_curve.py — 训练行为诊断
7. 最后回到 data_generation/classification.py — 理解 iris 数据加载逻辑

理解重点

• 从入口看整体流程，再下钻到训练与可视化细节，阅读成本最低。
• 这个顺序对应数据流方向：数据 → 标准化 → 参数估计 → 预测 → 评估。

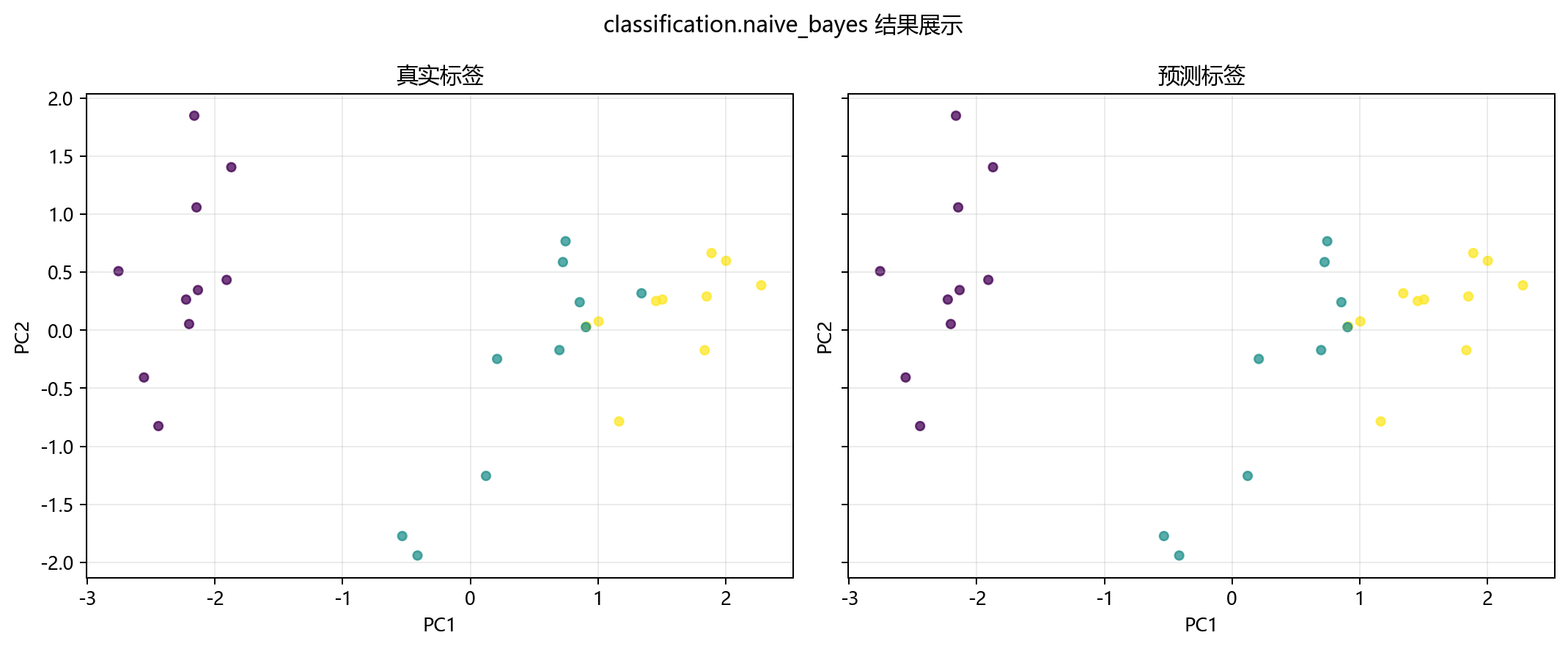

运行结果

常见坑

1. 把 pipeline 文件误认为训练算法实现本体——它只是编排层，真正的算法在 GaussianNB.fit() 中。
2. 不区分"主模型"（4 维空间）、"二维可视化模型"（PCA 空间）和"学习曲线模型实例"（CV 循环克隆）的职责边界。
3. 忽略 train_model(...) 中打印的 class_prior_ 日志——这是理解生成式模型先验概率的入口。
4. 只看单个文件，不顺着调用链理解整体执行流程。

小结

• 当前 Naive Bayes 工程实现采用清晰的模块分层：数据生成 → 训练封装 → 流水线编排 → 结果可视化。
• run() 负责串联，train_model(...) 负责参数估计（纯统计计算），各可视化函数负责结果展示与诊断。
• GaussianNB 在工程上最不同于逻辑回归/决策树的地方：fit() 不涉及迭代优化——纯粹的统计量扫描；训练日志输出 class_prior_ 而非 coef_；封装极简（仅 2 个构造器参数）。
