评估与诊断

本章目标

1. 明确当前仓库 Logistic Regression 实现实际上是如何做结果诊断的。
2. 理解混淆矩阵、ROC 曲线、PCA 决策边界图和学习曲线分别能说明什么。
3. 理解二分类 ROC 与二维决策边界图的展示边界。

重点方法与概念速览

名称	类型	作用
y_pred	预测结果	测试集类别输出，由 $\sigma ({\mathbf{w}}^T\mathbf{x}+b)\ge 0.5$ 决定
y_scores	预测概率	测试集正类概率输出，来自连续的 Sigmoid 映射
plot_confusion_matrix(...)	函数	绘制预测标签与真实标签的混淆矩阵
plot_roc_curve(...)	函数	绘制二分类 ROC 曲线
plot_decision_boundary(...)	函数	绘制 PCA 2D 空间下的分类边界
plot_learning_curve(...)	函数	绘制训练/验证得分随样本量变化的曲线

1. 当前仓库的评估入口

当前 Logistic Regression 流水线里的主要结果诊断手段有四个：

1. 混淆矩阵
2. ROC 曲线
3. PCA 2D 决策边界图
4. 学习曲线

示例代码

y_pred = model.predict(X_test_s)
y_scores = model.predict_proba(X_test_s)

plot_confusion_matrix(...)
plot_roc_curve(...)
plot_decision_boundary(...)
plot_learning_curve(...)

理解重点

• 当前实现同时提供结果矩阵、概率曲线、边界图和曲线图四类视角。
• 逻辑回归没有特征重要性图（这是决策树特有的），但 coef_ 直接反映了特征的影响方向和强度——这比可视化更重要。
• 四种可视化分别回答：分对了吗（混淆矩阵）、区分力如何（ROC）、边界长什么样（决策边界）、更多数据有用吗（学习曲线）。

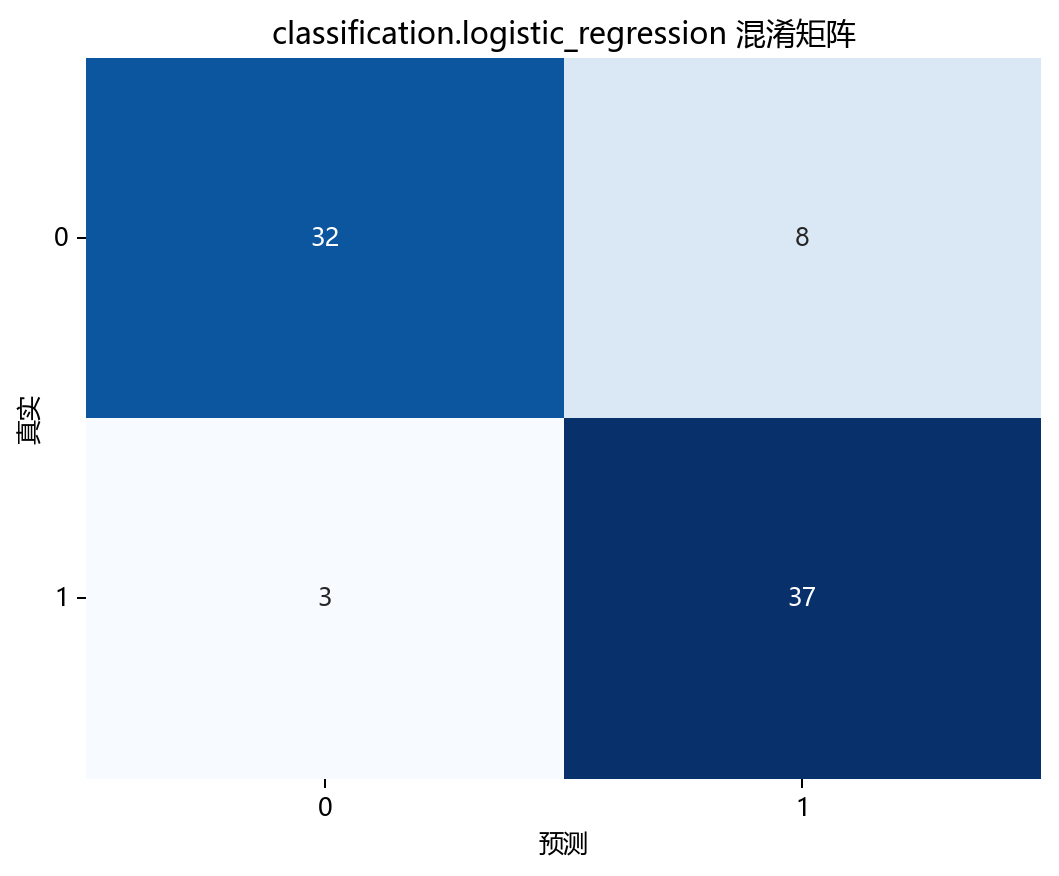

2. 混淆矩阵能观察什么

混淆矩阵 $\mathbf{C}$ 是一个 $2\times 2$ 矩阵（二分类）：

$$C=\left[\begin{array}{cc}\text{TN}& \text{FP}\\ \text{FN}& \text{TP}\end{array}\right]$$

参数速览

适用函数：plot_confusion_matrix(y_true, y_pred, ...)

参数名	类型	说明	示例取值
y_true	array_like，形状 (n_samples,)	测试集真实标签，取值 $y_i\in \{0,1\}$	y_test
y_pred	array_like，形状 (n_samples,)	模型预测标签，来自 $\sigma ({\mathbf{w}}^T\mathbf{x}+b)\ge 0.5$ 的硬分类	y_pred
normalize	bool 或 str	归一化方式。True/'true' 按行（真实类别），'pred' 按列，'all' 按全体。默认为 False	True、'true'

示例代码

plot_confusion_matrix(
    y_true=y_test,
    y_pred=y_pred,
    title="逻辑回归 混淆矩阵",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• 混淆矩阵最适合回答：正负类分别分对了多少，误分类偏向哪个方向。
• 在当前 class_sep=1.2、flip_y=0.03 的数据上，逻辑回归通常能获得较高准确率，但受标签噪声影响会有少量误分类。

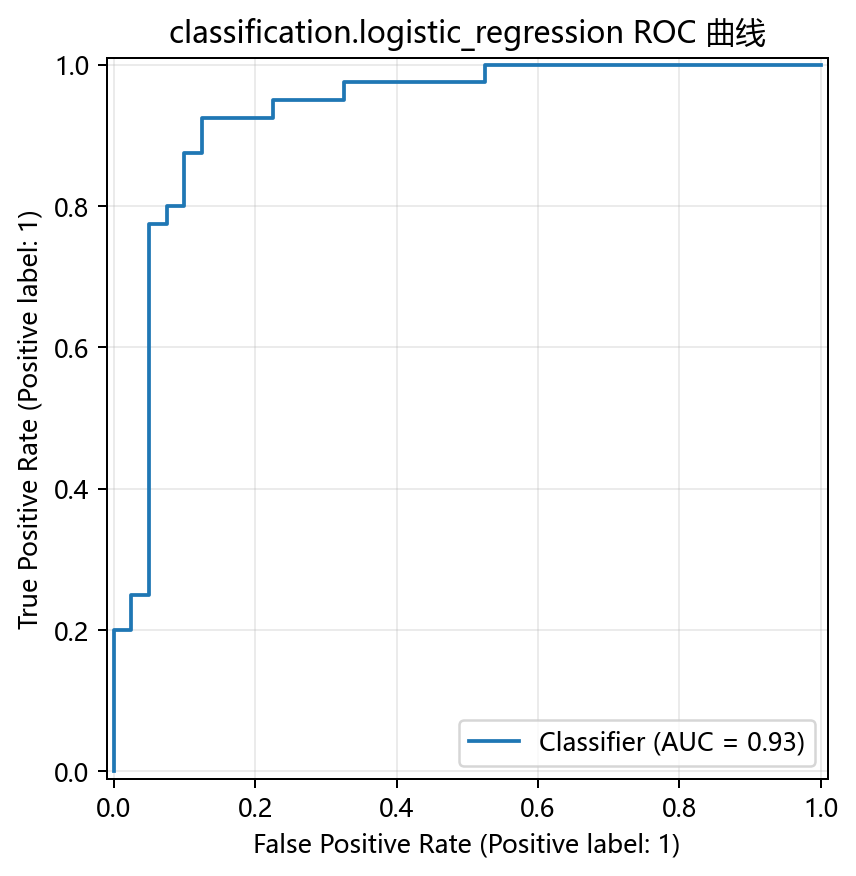

3. ROC 曲线能观察什么

ROC 曲线绘制 TPR 随 FPR 变化的轨迹，通过改变分类阈值（默认 0.5）得到：

$$\text{TPR}=\frac{\text{TP}}{\text{TP}+\text{FN}},\text{FPR}=\frac{\text{FP}}{\text{FP}+\text{TN}}$$

参数速览

适用函数：plot_roc_curve(y_test, y_scores, ...)

参数名	类型	说明	示例取值
y_true	array_like，形状 (n_samples,)	测试集真实标签	y_test
y_scores	array_like，形状 (n_samples, n_classes)	各类别概率估计，来自 model.predict_proba(X_test_s)。二分类使用 y_scores[:, 1]（正类概率列）	y_scores

示例代码

plot_roc_curve(
    y_test,
    y_scores,
    title="逻辑回归 ROC 曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• 逻辑回归的概率输出来自连续的 Sigmoid 映射 $\sigma ({\mathbf{w}}^T\mathbf{x}+b)\in [0,1]$，因此 ROC 曲线是平滑的——这与 KNN（离散邻域频率）形成对比。
• AUC 越接近 1 表示概率区分能力越强。在当前近线性可分数据上，逻辑回归通常能获得较高的 AUC。
• 当前任务是二分类，ROC 只使用正类概率列就足够了。

4. PCA 2D 决策边界图能观察什么

参数速览

适用函数：plot_decision_boundary(model_2d, X_2d, y.values, ...)

参数名	类型	说明	示例取值
model_2d	LogisticRegression	在 PCA 二维空间上单独训练的逻辑回归模型。max_iter=1000，与主模型共享相同的正则化配置	model_2d
X_2d	ndarray，形状 (n_samples, 2)	标准化后 PCA 投影到二维的特征，列分别为 PC1、PC2	X_2d
y	array_like，形状 (n_samples,)	全量标签数组，用于散点的真实类别着色	y.values

示例代码

plot_decision_boundary(
    model_2d,
    X_2d,
    y.values,
    title="逻辑回归 决策边界 (PCA 2D)",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• 逻辑回归的决策边界在二维 PCA 空间中呈现为一条直线——这是因为逻辑回归本身是线性分类器。
• 这与 KNN 的蜿蜒边界和决策树的轴对齐分段边界形成鲜明对比。
• 但这只是 PCA 投影空间中的近似展示，原始 6 维特征空间中的决策面是 5 维超平面。

5. 学习曲线能观察什么

参数速览

适用函数：plot_learning_curve(estimator, X, y, ...)

参数名	类型	说明	示例取值
estimator	estimator	新创建的逻辑回归实例。传入 LogisticRegression(max_iter=1000, random_state=42)	LogisticRegression(max_iter=1000, random_state=42)
X	array_like	标准化后的训练特征矩阵	X_train_s
y	array_like	训练标签向量	y_train
scoring	str	评分类指标。当前取 "accuracy"	"accuracy"
cv	int	交叉验证折数。默认 5	5、10
train_sizes	array_like	训练样本量的递增序列。默认为 np.linspace(0.1, 1.0, 5)	[0.1, 0.33, 0.55, 0.78, 1.0]

示例代码

plot_learning_curve(
    LogisticRegression(max_iter=1000, random_state=42),
    X_train_s,
    y_train,
    title="逻辑回归 学习曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• 逻辑回归是参数化模型（$d+1$ 个参数），即使样本量不大通常也能稳定学习。学习曲线可以用来验证是否需要更多数据。
• 如果训练得分和验证得分都很高且接近，说明模型在当前 $C=1.0$ 下没有明显过拟合——正则化起作用了。

6. 当前实现中尚未纳入但常见的分类指标

指标	公式	说明
准确率（Accuracy）	$\frac{\text{TP}+\text{TN}}{\text{TP}+\text{TN}+\text{FP}+\text{FN}}$	整体正确率
精确率（Precision）	$\frac{\text{TP}}{\text{TP}+\text{FP}}$	预测为正类中有多少真实正类
召回率（Recall）	$\frac{\text{TP}}{\text{TP}+\text{FN}}$	真实正类中有多少被正确找出
F1 分数	$2\cdot \frac{\text{Precision}\cdot \text{Recall}}{\text{Precision}+\text{Recall}}$	精确率与召回率的调和平均

理解重点

• 当前仓库没有在 Logistic Regression 流水线中显式打印这些指标。
• 文档可以提到它们是常见扩展方向，但不能写成"当前源码已经在单独计算"。
• 混淆矩阵已经隐式包含了计算这些指标所需的所有信息（TP、TN、FP、FN）。

评估图表

常见坑

1. 把 predict(...) 和 predict_proba(...) 的用途混为一谈——前者用于混淆矩阵，后者用于 ROC。
2. 把 ROC 曲线误解成对类别预测标签直接作图——需要概率输出（Sigmoid 映射后的连续值）来变化阈值。
3. 把 PCA 决策边界图误认为原始 6 维特征空间决策面的完整表达——它只是二维投影近似。
4. 把当前仓库未实现的 accuracy、precision、recall、f1 写成现有流程的一部分。

小结

• 当前仓库对 Logistic Regression 的评估方式：混淆矩阵看错误分布，ROC 曲线看概率区分力，PCA 决策边界图看边界形状，学习曲线看训练行为。
• 逻辑回归没有特征重要性评估（这是决策树特有的），但标准化后 coef_ 的绝对值大小可以粗略反映特征影响——这比可视化更重要。
• 四项评估组合起来，能全面解释当前 $C=1.0$、L2 正则化逻辑回归在高维近线性可分数据上的实际表现。
