评估与诊断

本章目标

明确当前仓库 Decision Tree 实现实际上是如何做结果诊断的。
理解混淆矩阵、ROC 曲线、特征重要性图、PCA 决策边界图和学习曲线分别能说明什么。
理解多分类 ROC、特征重要性和二维决策边界图的展示边界。

重点方法与概念速览

名称	类型	作用
`y_pred`	预测结果	测试集类别输出
`y_scores`	预测概率	测试集各类别概率输出
`plot_confusion_matrix(...)`	函数	绘制预测标签与真实标签的混淆矩阵
`plot_roc_curve(...)`	函数	绘制多分类 One-vs-Rest ROC 曲线
`plot_feature_importance(...)`	函数	绘制树模型特征重要性图
`plot_decision_boundary(...)`	函数	绘制 PCA 2D 空间下的分类边界
`plot_learning_curve(...)`	函数	绘制训练/验证得分随样本量变化的曲线

1. 当前仓库的评估入口

当前 Decision Tree 流水线里的主要结果诊断手段有五个：

混淆矩阵
ROC 曲线
特征重要性图
PCA 2D 决策边界图
学习曲线

示例代码

python

y_pred = model.predict(X_test.values)
y_scores = model.predict_proba(X_test.values)

plot_confusion_matrix(...)
plot_roc_curve(...)
plot_feature_importance(...)
plot_decision_boundary(...)
plot_learning_curve(...)

理解重点

当前实现没有把所有诊断都压缩成一个数字，而是同时提供结果矩阵、概率曲线、重要性图、边界图和曲线图五类视角。
五种可视化分别回答的是不同问题：
- 混淆矩阵 → 分对了吗？分错了哪几类？
- ROC 曲线 → 概率区分能力如何？
- 特征重要性 → 树更依赖哪些特征？
- 决策边界图 → 树的划分区域长什么样？
- 学习曲线 → 更多训练数据有无帮助？

2. 混淆矩阵能观察什么

混淆矩阵 $C$ 是一个 $K \times K$ 矩阵，其中 $C_{i j}$ 表示真实类别为 $i$ 、预测类别为 $j$ 的样本数。数学上：

C_{i j} = \sum_{k = 1}^{n_{test}} 1 [y_{k} = i \land {\hat{y}}_{k} = j]

从混淆矩阵可导出常用指标：准确率 $Accuracy = \frac{\sum_{i} C_{i i}}{\sum_{i, j} C_{i j}}$ ，各类别精确率 ${Precision}_{i} = \frac{C_{i i}}{\sum_{j} C_{j i}}$ ，召回率 ${Recall}_{i} = \frac{C_{i i}}{\sum_{j} C_{i j}}$ 。

参数速览

适用函数：plot_confusion_matrix(y_true, y_pred, ...)

参数名	类型	说明	示例取值
`y_true`	`array_like`，形状 `(n_samples,)`	测试集真实标签，取值 $y_{i} \in {0, 1, \dots, K - 1}$ ， $K = 4$	`y_test`
`y_pred`	`array_like`，形状 `(n_samples,)`	模型预测标签，取值 ${\hat{y}}_{i} \in {0, 1, \dots, K - 1}$ ，来自 `model.predict(X_test.values)`	`y_pred`
`class_names`	`list[str]`	类别显示名列表，长度 = $K$ 。默认为 `None`，使用类别标签自身	`['0', '1', '2', '3']`
`normalize`	`bool` 或 `str`	归一化方式：`True`/`'true'` 按行（真实类别），`'pred'` 按列（预测类别），`'all'` 按全体。默认为 `False`（绝对数量）	`True`、`'true'`

示例代码

python

plot_confusion_matrix(
    y_true=y_test,
    y_pred=y_pred,
    title="决策树 混淆矩阵",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

混淆矩阵最适合回答：模型把哪些类别分对了，哪些类别更容易互相混淆。
对当前 4 分类任务来说，对角线元素 $C_{i i}$ 就是各类别的正确预测数。
当前流水线没有显式打印 accuracy，但混淆矩阵已能给出误差结构信息。

3. ROC 曲线能观察什么

ROC（Receiver Operating Characteristic）曲线绘制真正例率（TPR）随假正例率（FPR）变化的轨迹。多分类场景下按 One-vs-Rest 方式为每个类别分别计算：

{TPR}_{k} = \frac{{TP}_{k}}{{TP}_{k} + {FN}_{k}}, {FPR}_{k} = \frac{{FP}_{k}}{{FP}_{k} + {TN}_{k}}

AUC（Area Under Curve）是 ROC 曲线下面积， $AUC \in [0.5, 1.0]$ ，越接近 1 表示区分能力越强。

参数速览

适用函数：plot_roc_curve(y_test, y_scores, ...)

参数名	类型	说明	示例取值
`y_true`	`array_like`，形状 `(n_samples,)`	测试集真实标签，取值 $y_{i} \in {0, 1, \dots, K - 1}$	`y_test`
`y_scores`	`array_like`，形状 `(n_samples, n_classes)`	各类别概率估计，来自 `model.predict_proba(X_test.values)`。第 $k$ 列作为类别 $k$ 的 One-vs-Rest 得分	`y_scores`
`class_names`	`list[str]`	类别显示名列表，长度 = $K$ 。用于图例标注每条 ROC 曲线对应的类别	`['0', '1', '2', '3']`
`multi_class`	`str`	多分类策略：`"ovr"`（One-vs-Rest，当前使用），`"ovo"`（One-vs-One）。默认为 `"ovr"`	`"ovr"`、`"ovo"`

示例代码

python

plot_roc_curve(
    y_test,
    y_scores,
    class_names=["0", "1", "2", "3"],
    title="决策树 ROC 曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

当前任务是多分类，因此 ROC 曲线按 One-vs-Rest 方式分别计算每个类别的 TPR/FPR。
这也是为什么需要强调 predict_proba(...)——没有概率输出就无法生成连续变化阈值的 ROC 曲线。
文档要明确：这里不是一条全局 ROC 曲线，而是每个类别各有一条对其余类别的区分曲线（共 4 条）。

4. 特征重要性能观察什么

特征重要性 ${imp}_{j}$ 反映特征 $j$ 在树分裂过程中带来的不纯度下降贡献：

{imp}_{j} = \frac{\sum_{t \in T_{j}} Δ I (t) \cdot n_{t}}{\sum_{t \in T} Δ I (t) \cdot n_{t}}

其中 $Δ I (t) = I (t) - \sum_{c \in children (t)} \frac{n_{c}}{n_{t}} I (c)$ 是节点 $t$ 的不纯度下降量（基于 criterion 度量）， $n_{t}$ 是该节点样本数， $T_{j}$ 是使用特征 $j$ 分裂的所有节点集合。所有特征重要性之和为 1。

参数速览

适用函数：plot_feature_importance(model, feature_names, ...)

参数名	类型	说明	示例取值
`model`	`DecisionTreeClassifier`	已训练的主决策树模型，提供 `feature_importances_` 属性。值来自训练时累积的不纯度下降加权和	`model`
`feature_names`	`list[str]`	特征名列表，长度 = `n_features_in_`。用于图中标注横轴标签	`['x1', 'x2']`
`title`	`str`	图表标题	`"决策树特征重要性"`
`dataset_name`	`str`	数据集名称，用于输出文件命名	`DATASET`
`model_name`	`str`	模型名称，用于输出文件命名	`MODEL`

示例代码

python

plot_feature_importance(
    model,
    feature_names=feature_names,
    title="决策树 特征重要性",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

特征重要性图回答：当前树在划分过程中，更依赖哪些特征。
但需要注意：特征重要性表示的是"当前树分裂时的贡献"，不等于严格因果关系。
对当前二维 blob 数据（x1、x2 各向同性生成），两个特征的重要性通常接近，差异不大。

5. PCA 2D 决策边界图能观察什么

决策边界图在二维平面上以不同颜色填充不同预测区域，直观展示树模型的区域切分形状。

参数速览

适用函数：plot_decision_boundary(model_2d, X_2d, y.values, ...)

参数名	类型	说明	示例取值
`model_2d`	`DecisionTreeClassifier`	在 PCA 二维空间上单独训练的决策树模型。`max_depth=6`，与主模型共享相同超参数，仅在特征空间维度上不同	`model_2d`
`X_2d`	`ndarray`，形状 `(n_samples, 2)`	PCA 投影后的二维特征，用于生成网格点预测和散点着色。列分别为 PC1、PC2	`X_2d`
`y`	`array_like`，形状 `(n_samples,)`	全量标签数组，用于散点的真实类别着色	`y.values`
`title`	`str`	图表标题	`"决策树决策边界 (PCA 2D)"`

示例代码

python

plot_decision_boundary(
    model_2d,
    X_2d,
    y.values,
    title="决策树 决策边界 (PCA 2D)",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

这张图最适合直观感受决策树的轴对齐切分——边界通常呈现垂直线段和平行线段的组合（如 $x_{1} \leq 3.2$ ），而不是平滑曲线或对角线。
但它只是 PCA 投影空间中的近似展示，不是原始高维划分结构的完整真相。
当原始特征维度 $d > 2$ 时，PCA 投影会丢失部分划分信息。

6. 学习曲线能观察什么

学习曲线绘制训练得分和交叉验证得分随训练样本数增加的变化：

训练得分高、验证得分低且差距大 → 过拟合倾向
训练得分和验证得分都低且接近 → 欠拟合倾向
验证得分持续上升且未收敛 → 更多数据可能有帮助

参数速览

适用函数：plot_learning_curve(estimator, X, y, ...)

参数名	类型	说明	示例取值
`estimator`	`estimator`	新创建的模型实例。传入 `DecisionTreeClassifier(max_depth=6, random_state=42)`，内部克隆后逐段训练。使用新实例是为了避免干扰主模型	`DecisionTreeClassifier(max_depth=6, random_state=42)`
`X`	`array_like`，形状 `(n_samples, n_features)`	训练特征矩阵。学习曲线内部按不同比例（如 10%, 20%, ..., 100%）逐步增加样本量	`X_train.values`
`y`	`array_like`，形状 `(n_samples,)`	训练标签向量	`y_train.values`
`scoring`	`str`	评分类指标。当前取 `"accuracy"`，即 $\frac{\sum 1 [y_{i} = {\hat{y}}_{i}]}{n}$ 。`"f1_macro"` 为各类别 F1 的算术平均	`"accuracy"`、`"f1_macro"`
`cv`	`int`	交叉验证折数。默认 `5`，每次对当前采样量做 5 折 CV 计算验证得分误差带	`5`、`10`
`train_sizes`	`array_like`	训练样本量的递增序列。默认为 `np.linspace(0.1, 1.0, 5)`	`[0.1, 0.33, 0.55, 0.78, 1.0]`
`n_jobs`	`int`	并行作业数。`-1` 使用全部核心。默认为 `None`（单核）	`-1`、`1`

示例代码

python

plot_learning_curve(
    DecisionTreeClassifier(max_depth=6, random_state=42),
    X_train.values,
    y_train.values,
    title="决策树 学习曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

对决策树而言，学习曲线尤其有助于观察 max_depth=6 受限时模型的泛化行为。
如果训练得分很高（接近 1.0）但验证得分明显偏低，说明当前树深仍可能导致过拟合。
验证得分误差带（CV 标准差）也能提示模型在不同数据划分下的稳定性。

7. 当前实现中尚未纳入但常见的分类指标

在一般分类任务中，还常见以下指标，数学定义如下：

指标	公式	说明
准确率（Accuracy）	$\frac{\sum_{i} C_{i i}}{\sum_{i, j} C_{i j}}$	整体正确率，各类别样本数不均衡时可能误导
精确率（Precision）	$\frac{C_{i i}}{\sum_{j} C_{j i}}$	预测为类别 $i$ 的样本中有多少确实是 $i$
召回率（Recall）	$\frac{C_{i i}}{\sum_{j} C_{i j}}$	真实类别 $i$ 的样本中有多少被正确找出
F1 分数	$2 \cdot \frac{Precision \cdot Recall}{Precision + Recall}$	Precision 和 Recall 的调和平均

理解重点

当前仓库没有在 Decision Tree 流水线中显式打印这些指标，而是通过混淆矩阵隐式呈现。
文档可以提到它们是常见扩展方向，但不能写成"当前源码已经在单独计算"。

评估图表

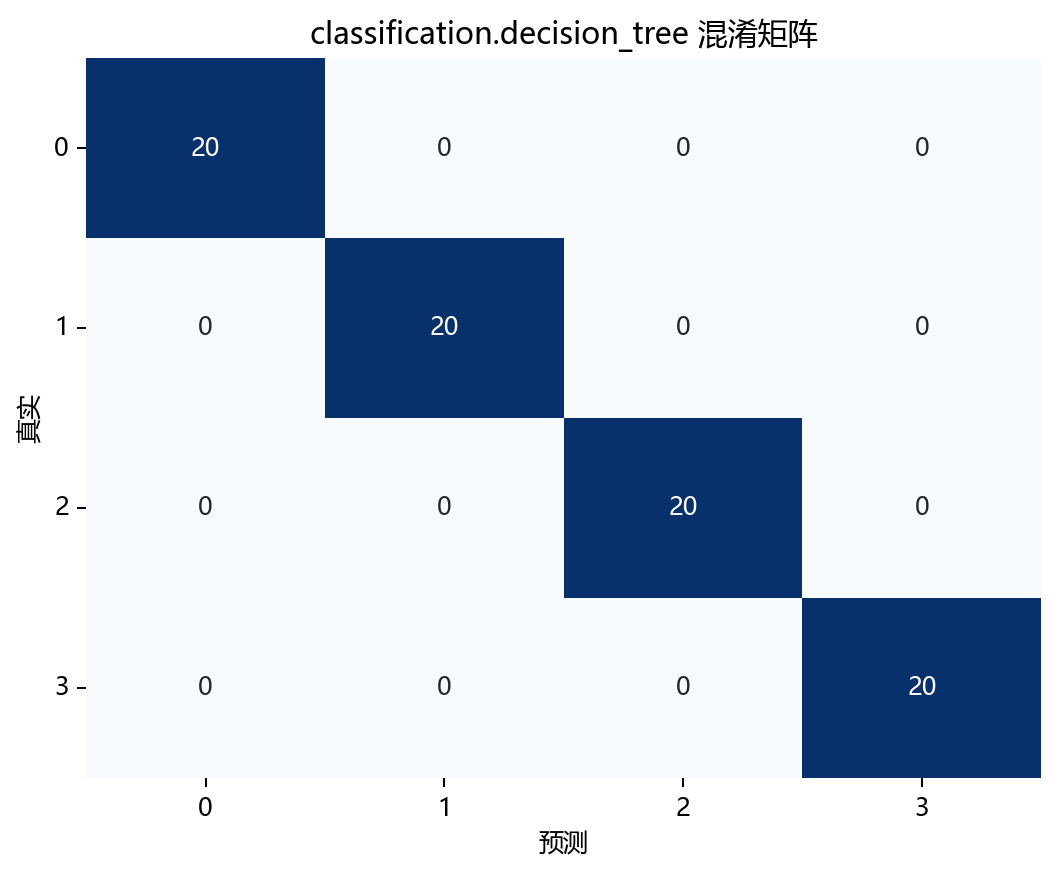

混淆矩阵

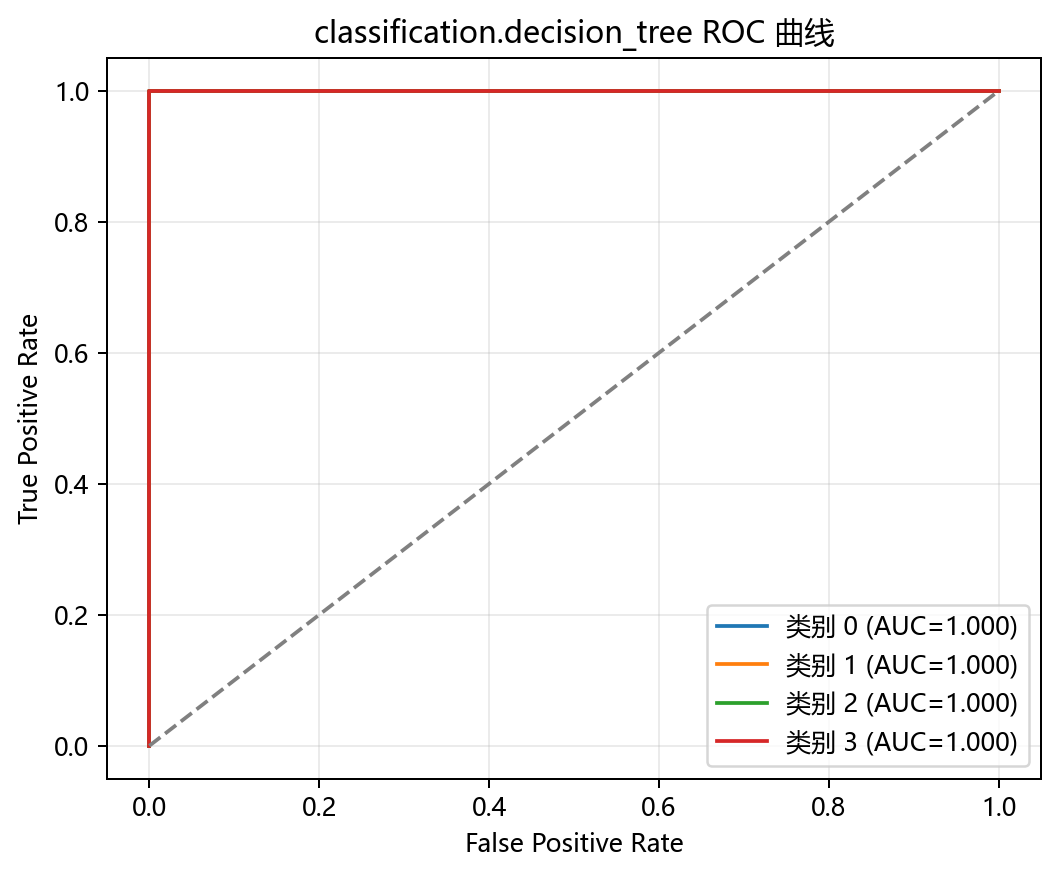

ROC 曲线

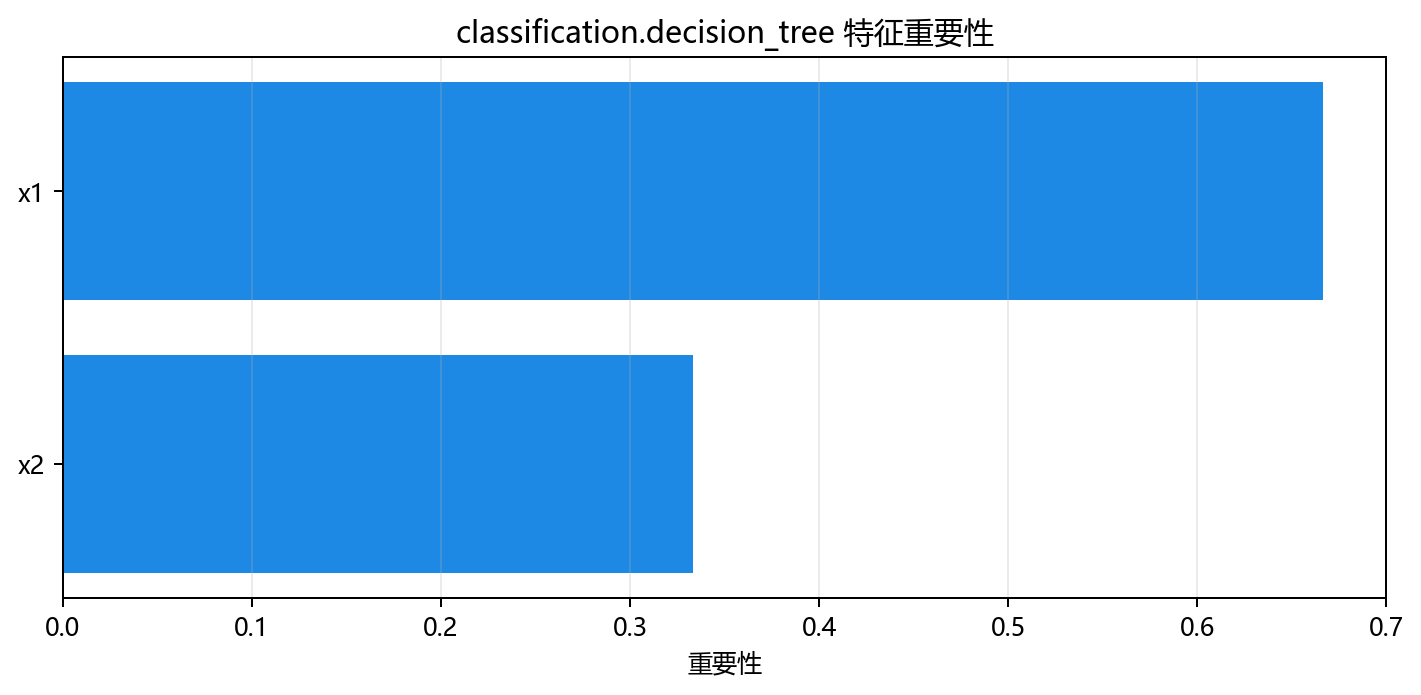

特征重要性

常见坑

把 predict(...) 和 predict_proba(...) 的用途混为一谈——前者用于混淆矩阵，后者用于 ROC。
把特征重要性图误解为严格因果解释——它反映的是树的分裂选择，不是特征的真实因果贡献。
把 PCA 决策边界图误认为原始特征空间划分结构的完整表达——它只是二维投影近似。
把当前仓库未实现的 accuracy、precision、recall、f1 写成现有流程的一部分。

小结

当前仓库对 Decision Tree 的评估方式：混淆矩阵看错误分布，ROC 曲线看概率区分能力，特征重要性图看解释性，PCA 决策边界图看边界形状，学习曲线看训练行为。
核心数学：混淆矩阵 $C_{i j} = \sum 1 [y_{k} = i \land {\hat{y}}_{k} = j]$ ，ROC/TPR/FPR 通过阈值扫描得到，特征重要性基于 $\sum Δ I (t) \cdot n_{t}$ 。
五者组合起来，比单一指标更能解释当前分类树模型的实际表现。
