评估与诊断

本章目标

1. 明确当前仓库 KNN 实现实际上是如何做结果诊断的。
2. 理解混淆矩阵、ROC 曲线、PCA 决策边界图和学习曲线分别能说明什么。
3. 理解条件式概率输出与二维决策边界图的展示边界。

重点方法与概念速览

名称	类型	作用
y_pred	预测结果	测试集类别输出，由 $k$ 近邻多数投票得到
y_scores	预测概率	测试集类别概率输出，由邻域内各类别频率得到
plot_confusion_matrix(...)	函数	绘制预测标签与真实标签的混淆矩阵
plot_roc_curve(...)	函数	绘制二分类 ROC 曲线
plot_decision_boundary(...)	函数	绘制 PCA 2D 空间下的分类边界
plot_learning_curve(...)	函数	绘制训练/验证得分随样本量变化的曲线

1. 当前仓库的评估入口

当前 KNN 流水线里的主要结果诊断手段有四个：

1. 混淆矩阵
2. ROC 曲线
3. PCA 2D 决策边界图
4. 学习曲线

示例代码

y_pred = model.predict(X_test_s)

if hasattr(model, "predict_proba"):
    y_scores = model.predict_proba(X_test_s)

plot_confusion_matrix(...)
plot_roc_curve(...)
plot_decision_boundary(...)
plot_learning_curve(...)

理解重点

• 当前实现同时提供结果矩阵、概率曲线、边界图和曲线图四类视角。
• KNN 没有特征重要性图（这是决策树特有的），因此评估方式比决策树少一项。
• 四种可视化分别回答不同问题：分对了吗（混淆矩阵）、概率区分力如何（ROC）、边界长什么样（决策边界）、更多数据有用吗（学习曲线）。

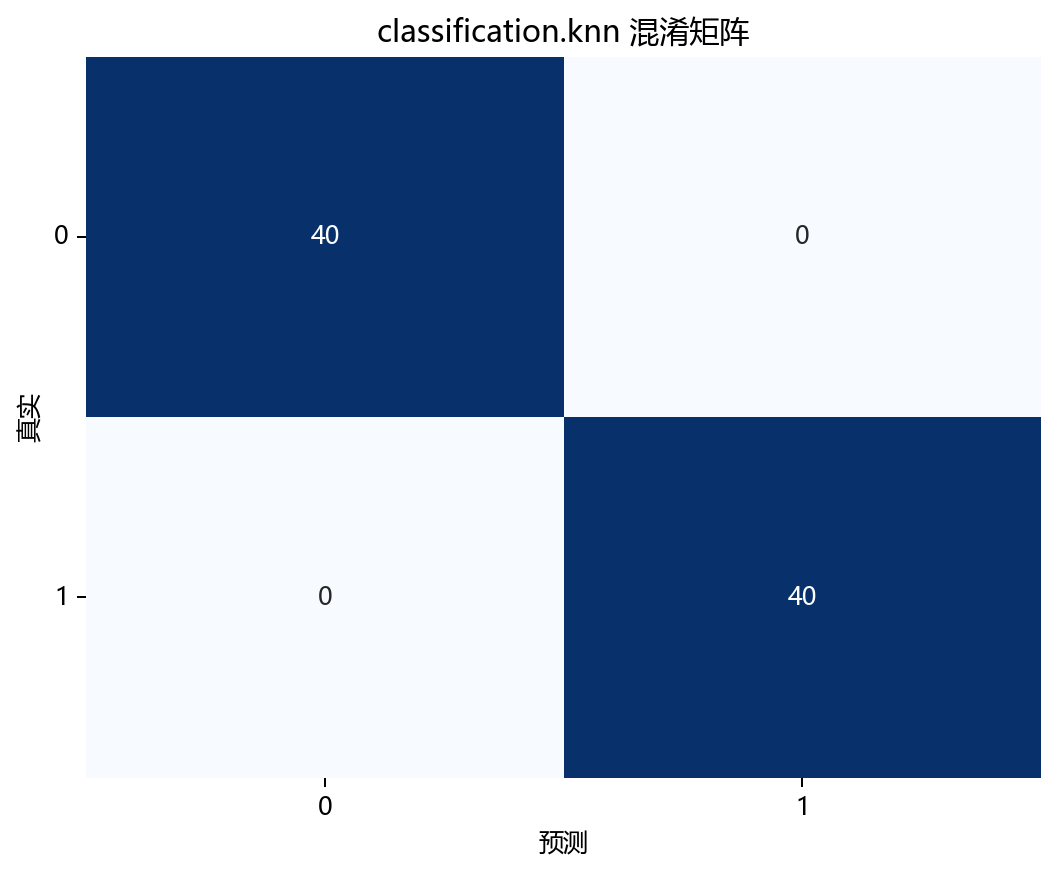

2. 混淆矩阵能观察什么

混淆矩阵 $\mathbf{C}$ 是一个 $2\times 2$ 矩阵（二分类），$C_{ij}$ 表示真实类别为 $i$、预测类别为 $j$ 的样本数：

$$C=\left[\begin{array}{cc}\text{TN}& \text{FP}\\ \text{FN}& \text{TP}\end{array}\right]$$

参数速览

适用函数：plot_confusion_matrix(y_true, y_pred, ...)

参数名	类型	说明	示例取值
y_true	array_like，形状 (n_samples,)	测试集真实标签，取值 $y_i\in \{0,1\}$	y_test
y_pred	array_like，形状 (n_samples,)	模型预测标签，来自 model.predict(X_test_s)	y_pred
normalize	bool 或 str	归一化方式：True/'true' 按行（真实类别），'pred' 按列（预测类别），'all' 按全体。默认为 False（绝对数量）	True、'true'

示例代码

plot_confusion_matrix(
    y_true=y_test,
    y_pred=y_pred,
    title="KNN 混淆矩阵",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• 混淆矩阵最适合回答：模型把正负类分别分对了多少，误分类倾向哪个方向。
• 对当前二分类双月牙任务，对角线元素即正确分类数，非对角线反映两个半月交界处的混淆情况。

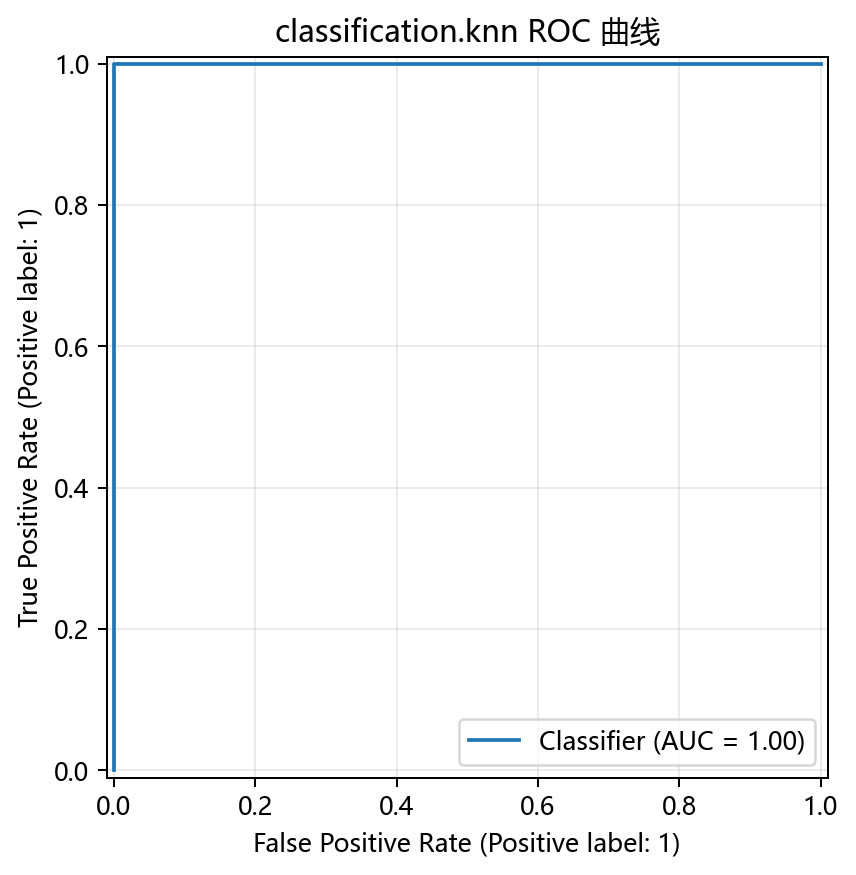

3. ROC 曲线能观察什么

ROC 曲线绘制真正例率（TPR）随假正例率（FPR）变化的轨迹：

$$\text{TPR}=\frac{\text{TP}}{\text{TP}+\text{FN}},\text{FPR}=\frac{\text{FP}}{\text{FP}+\text{TN}}$$

AUC（曲线下面积）$\in [0.5,1.0]$，越接近 1 表示区分能力越强。

参数速览

适用函数：plot_roc_curve(y_test, y_scores, ...)

参数名	类型	说明	示例取值
y_true	array_like，形状 (n_samples,)	测试集真实标签，取值 $y_i\in \{0,1\}$	y_test
y_scores	array_like，形状 (n_samples, n_classes)	各类别概率估计，来自 model.predict_proba(X_test_s)。二分类时使用正类（类别 1）的概率列作为得分	y_scores
pos_label	int	正类标签。二分类默认取 1，即取 y_scores[:, 1] 作为阳性得分	1

示例代码

plot_roc_curve(
    y_test,
    y_scores,
    title="KNN ROC 曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• KNN 的概率输出来自邻域频率，取值离散（分母为 $k=5$），因此 ROC 曲线的阶梯形状会比逻辑回归更明显。
• 当前代码在调用前显式检查了 predict_proba(...) 是否存在，体现了对不同分类器接口差异的兼容。

4. PCA 2D 决策边界图能观察什么

决策边界图在二维平面上以不同颜色填充不同预测区域，直观展示 KNN 的局部邻域分类产生的边界形状。

参数速览

适用函数：plot_decision_boundary(model_2d, X_2d, y.values, ...)

参数名	类型	说明	示例取值
model_2d	KNeighborsClassifier	在 PCA 二维空间上单独训练的 KNN 模型。n_neighbors=5，与主模型共享相同的 $k$	model_2d
X_2d	ndarray，形状 (n_samples, 2)	标准化后 PCA 投影到二维的特征，用于生成网格点预测和散点着色。列分别为 PC1、PC2	X_2d
y	array_like，形状 (n_samples,)	全量标签数组，用于散点的真实类别着色	y.values

示例代码

plot_decision_boundary(
    model_2d,
    X_2d,
    y.values,
    title="KNN 决策边界 (PCA 2D)",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• KNN 的边界通常会呈现蜿蜒曲线，贴近数据的局部结构，与决策树的轴对齐分段边界和逻辑回归的直线边界截然不同。
• 当 $k$ 较小时，边界锯齿状明显（紧贴训练样本）；$k$ 较大时，边界更平滑。
• 但这只是 PCA 投影空间中的近似展示，不是原始邻域关系的完整表达。

5. 学习曲线能观察什么

学习曲线绘制训练得分和交叉验证得分随训练样本数增加的变化：

• 训练得分高、验证得分低且差距大 → 过拟合倾向（对 KNN，通常 $k$ 太小时出现）
• 验证得分持续上升且未收敛 → 更多数据可能有帮助

参数速览

适用函数：plot_learning_curve(estimator, X, y, ...)

参数名	类型	说明	示例取值
estimator	estimator	新创建的 KNN 模型实例。传入 KNeighborsClassifier(n_neighbors=5)，内部克隆后逐段训练	KNeighborsClassifier(n_neighbors=5)
X	array_like	标准化后的训练特征矩阵。学习曲线内部按不同比例逐步增加样本量	X_train_s
y	array_like	训练标签向量	y_train
scoring	str	评分类指标。当前取 "accuracy"，即 $\frac{\sum \mathbb{1}[y_i={\hat{y}}_i]}{n}$	"accuracy"、"f1"
cv	int	交叉验证折数。默认 5，每次对当前采样量做 5 折 CV 计算验证得分误差带	5、10
train_sizes	array_like	训练样本量的递增序列。默认为 np.linspace(0.1, 1.0, 5)	[0.1, 0.33, 0.55, 0.78, 1.0]

示例代码

plot_learning_curve(
    KNeighborsClassifier(n_neighbors=5),
    X_train_s,
    y_train,
    title="KNN 学习曲线",
    dataset_name=DATASET,
    model_name=MODEL,
)

理解重点

• KNN 的学习曲线能反映：在 $k=5$ 固定的情况下，更多训练数据能否提升邻域投票的可靠性。
• 如果验证得分在小样本量时已经较高且接近训练得分，说明现有数据量已足够——邻域信息已经充分。
• 验证得分误差带（CV 标准差）能提示模型在不同数据划分下的稳定性。

6. 当前实现中尚未纳入但常见的分类指标

在一般分类任务中，还常见以下指标：

指标	公式	说明
准确率（Accuracy）	$\frac{\text{TP}+\text{TN}}{\text{TP}+\text{TN}+\text{FP}+\text{FN}}$	整体正确率
精确率（Precision）	$\frac{\text{TP}}{\text{TP}+\text{FP}}$	预测为正类的样本中有多少确实是正类
召回率（Recall）	$\frac{\text{TP}}{\text{TP}+\text{FN}}$	真实正类样本中有多少被正确找出
F1 分数	$2\cdot \frac{\text{Precision}\cdot \text{Recall}}{\text{Precision}+\text{Recall}}$	Precision 和 Recall 的调和平均

理解重点

• 当前仓库没有在 KNN 流水线中显式打印这些指标，而是通过混淆矩阵隐式呈现。
• 文档可以提到它们是常见扩展方向，但不能写成"当前源码已经在单独计算"。

评估图表

常见坑

1. 把 predict(...) 和 predict_proba(...) 的用途混为一谈——前者用于混淆矩阵，后者用于 ROC。
2. 忽略当前流水线对 predict_proba(...) 做了条件检查——不是所有分类器都有概率接口。
3. 把 PCA 决策边界图误认为原始特征空间邻域结构的完整表达——它是投影近似。
4. 把当前仓库未实现的 accuracy、precision、recall、f1 写成现有流程的一部分。

小结

• 当前仓库对 KNN 的评估方式：混淆矩阵看错误分布，ROC 曲线看概率区分力，PCA 决策边界图看边界形状，学习曲线看训练行为。
• KNN 没有特征重要性评估（它是基于实例的懒惰学习，不是基于特征分裂的模型），这与决策树分册不同。
• 四项评估组合起来，能全面解释当前 $k=5$ 的 KNN 在双月牙数据上的实际表现——特别是其非线性边界的优势。
