工程实现

本章目标

从工程角度看清 KMeans 在本仓库中的完整调用链。
理解数据生成、模型训练、流水线编排和聚类可视化分别负责什么。
理解 KMeans 工程实现与 DBSCAN 在架构上的关键差异——有 cluster_centers_、有 inertia_、有 predict()。

对应代码速览

组件	路径	说明
数据生成	`data_generation/clustering.py`	`ClusteringData.kmeans()` 生成球形 blob 聚类数据
数据导出	`data_generation/__init__.py`	向外暴露 `kmeans_data`
训练封装	`model_training/clustering/kmeans.py`	构建并训练 `KMeans`，打印 `inertia_` 日志
流水线入口	`pipelines/clustering/kmeans.py`	组织数据拆分、标准化、训练与聚类可视化
聚类结果可视化	`result_visualization/cluster_plot.py`	绘制预测簇标签与真实标签的左右对照散点图（含质心标记）

1. 端到端运行入口

示例代码

bash

python -m pipelines.clustering.kmeans

理解重点

这个命令串起当前 KMeans 分册中最核心的工程流程。
依次完成：数据复制 → 剥离 true_label → 全量标准化 → KMeans fit()（分配-更新交替迭代）→ inertia_ 日志 → 对照散点图（含质心标记）。
对大多数读者来说，pipelines/clustering/kmeans.py 是理解工程实现的最佳起点——代码量少、流程清晰。

2. `run()` 串起了整个流程

当前流水线的核心函数 run() 采用线性编排风格：

python

def run():
    # 1. 复制数据 & 拆出特征与对照标签
    data = kmeans_data.copy()
    y_true = data["true_label"].values
    X = data.drop(columns=["true_label"])

    # 2. 全量标准化——无切分（无监督聚类不需要）
    scaler = StandardScaler()
    X_scaled = scaler.fit_transform(X)

    # 3. KMeans 训练——fit() 执行分配-更新交替迭代
    model = train_model(X_scaled)

    # 4. 单一可视化（左右对照散点图 + 质心标记）
    plot_clusters(
        X_scaled,
        labels_pred=model.labels_,
        labels_true=y_true,
        centers=model.cluster_centers_,
        title="KMeans 聚类分布",
        dataset_name=DATASET,
        model_name=MODEL,
    )

理解重点

run() 的职责是编排，不是算法实现——真正的分配-更新迭代在 KMeans.fit() 中。
数据流是单向的：数据 → 标准化 → KMeans 迭代优化 → labels_ + cluster_centers_ + inertia_ → 对照散点图（含质心标记）。
与分类流水线的核心差异：
- 无 train_test_split——无监督聚类不划分训练/测试集
- 无 predict() 调用——流水线直接使用 model.labels_（虽然 KMeans 支持 predict()，但教学流水线不演示）
- 无 predict_proba——KMeans 不产生概率
- 单一可视化（plot_clusters）而非四类（混淆矩阵+ROC+决策边界+学习曲线）
与 DBSCAN 流水线的差异：
- plot_clusters 传入了 centers=model.cluster_centers_——DBSCAN 不传此参数
- 训练日志打印 inertia_——DBSCAN 打印 n_clusters 和 n_noise

3. 训练模块负责什么

model_training/clustering/kmeans.py 里的 train_model(...) 主要负责四件事：

创建 KMeans(n_clusters=4, init='k-means++', n_init=10, max_iter=300, random_state=42) 实例
调用 model.fit(X_train)——分配-更新交替迭代（仅传特征，不传标签）
打印 n_clusters 和 inertia_ 日志
返回训练完成的模型对象

参数速览

适用函数：train_model(X_train, n_clusters=4, init='k-means++', n_init=10, max_iter=300, random_state=42)

参数名	类型	说明	示例取值
`X_train`	`array_like`	标准化后的全量特征矩阵，传入 `KMeans.fit()`	`X_scaled`
`n_clusters`	`int`	预设簇数 $K$ 。默认 `4`，与 `make_blobs(centers=4)` 一致	`3`、`4`、`5`
`init`	`str`	质心初始化策略。`'k-means++'` 加权随机采样	`'k-means++'`、`'random'`
`n_init`	`int`	不同初始质心下独立运行的次数，返回 `inertia_` 最小的结果。默认 `10`	`1`、`10`、`20`
`max_iter`	`int`	单次运行的最大迭代次数。默认 `300`	`100`、`300`
`random_state`	`int`	随机种子，保证可复现。默认 `42`	`42`
返回值	`KMeans`	已完成 `fit()` 的模型对象，含 `cluster_centers_`、`labels_`、`inertia_`	—

理解重点

KMeans 的 fit() 是无监督的——不接收标签参数。这与分类分册中所有 train_model 都有 y_train 参数形成鲜明对比。
训练日志中的 inertia_ 是 KMeans 独有的统计输出——它直接反映聚类紧密度，DBSCAN 没有对应物。
@print_func_info 和 @timeit 装饰器提供函数标题和耗时——增强了教学型仓库的可读性。

4. 可视化模块负责什么

模块职责

模块	函数	输入	输出
聚类对照图	`plot_clusters(...)`	`X_scaled`、`labels_pred`（`model.labels_`）、`labels_true`（`y_true`）、`centers`（`model.cluster_centers_`）	左右对照散点图（PNG），含红色 `X` 质心标记

理解重点

plot_clusters(...) 是当前 KMeans 流水线中唯一的可视化模块——与分类分册的 4 种评估函数形成鲜明对比。
centers 参数是 KMeans 调用的特有参数——红色 X 标记直观展示每个簇的中心位置。DBSCAN 调用时不传此参数。
左右对照布局：左侧为 KMeans 聚类结果（含质心标记），右侧为真实标签——这种设计在教学上非常直观。
不涉及 PCA 降维——原始数据本身就是二维的，可以直接用作散点图坐标。

5. 模块间的数据依赖关系

数据	生产者	消费者
`kmeans_data`	`data_generation/clustering.py`	`pipelines/clustering/kmeans.py`
`y_true`	`data["true_label"]` 提取	`plot_clusters`（仅对照用）
`X_scaled`	`StandardScaler`	`train_model`、`plot_clusters`
`model`（含 `labels_`、`cluster_centers_`、`inertia_`）	`train_model(...)`	`plot_clusters`、终端日志
图片产物	`plot_clusters(...)`	`outputs/kmeans/` 目录

理解重点

数据依赖关系极为简洁——只有 5 个节点，单向流动无循环依赖。
比分类流水线少了 train_test_split、predict、predict_proba、PCA、ROC 评估、学习曲线等 6+ 个节点。
cluster_centers_ 的流向是 KMeans 数据流独有的——它从 train_model 产出，流入 plot_clusters 作为红色 X 标记。
y_true 的流向是单向的——从数据到可视化，不经过模型训练。

6. 运行后能得到什么

输出项

输出类型	当前结果	用途
终端标题	`KMeans 聚类流水线`	在终端中定位当前运行入口
训练日志	训练耗时、`n_clusters`、`inertia_`（4 位小数）	查看迭代优化耗时和聚类紧密度
聚类对照图	`outputs/kmeans/cluster_plot.png`	左右对照：KMeans 聚类结果（含红色 `X` 质心） vs 真实 4 簇标签

理解重点

输出比分类分册少得多——只有 2 类（日志 + 1 张图），而非 5 类（日志 + 4 张图）。
inertia_ 是 KMeans 独有的日志输出——它在 DBSCAN 的训练日志中不存在（DBSCAN 打印 n_clusters 和 n_noise）。
聚类对照图（含质心 X 标记）是最核心的教学产出——它直接展示了中心式聚类的效果和与真实结构的吻合度。

7. 推荐的源码阅读顺序

先看 pipelines/clustering/kmeans.py — 入口，代码量少，流程清晰
再看 model_training/clustering/kmeans.py — 训练封装，理解无监督 fit() 和 inertia_ 日志输出
再看 result_visualization/cluster_plot.py — 聚类对照散点图绘制逻辑（含 centers 参数处理）
最后回到 data_generation/clustering.py — 理解 make_blobs 球形高斯簇数据生成

理解重点

从入口看整体流程，再下钻到训练和可视化细节，阅读成本最低。
KMeans 的调用链比分类分册短得多——这本身就是无监督聚类简洁性的体现。

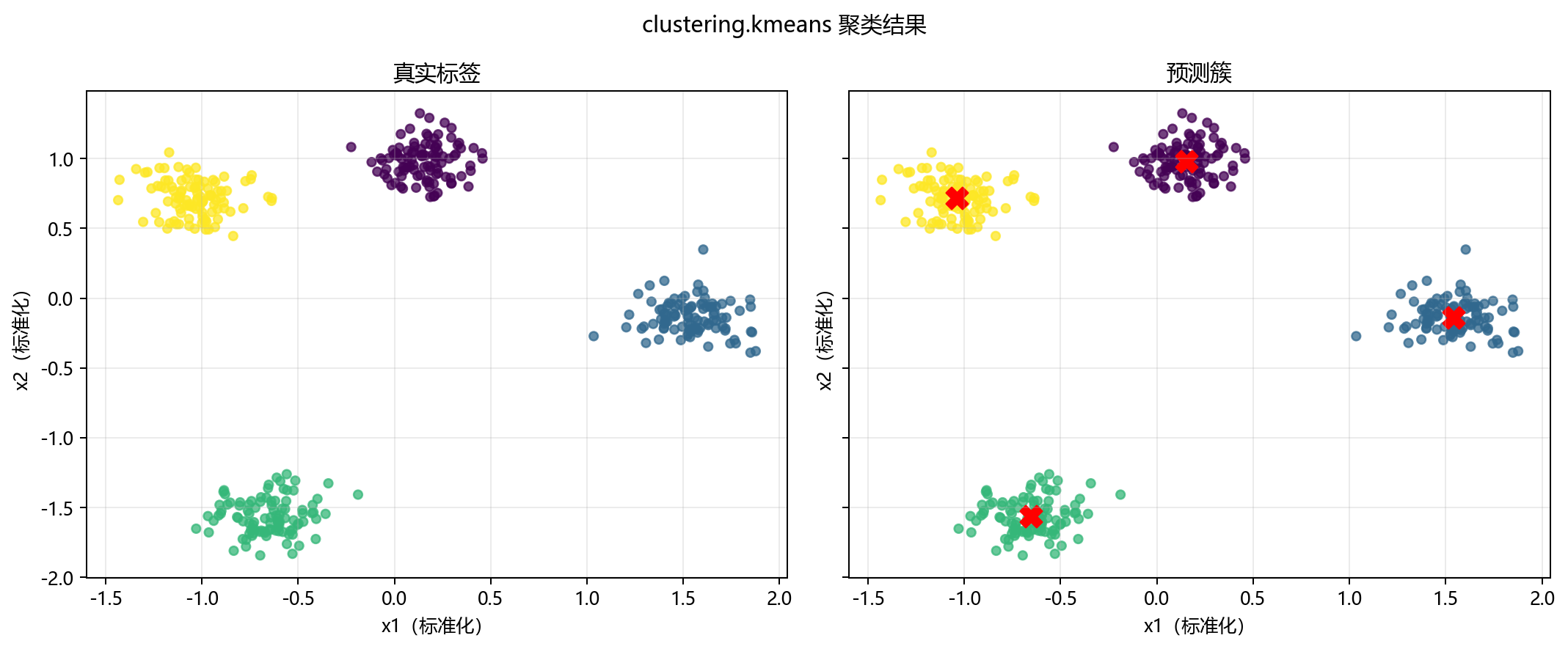

运行结果

运行结果展示

常见坑

把 pipeline 文件误认为训练算法实现本体——它只是编排层，真正的分配-更新迭代在 KMeans.fit() 中。
期待当前流水线有 train_test_split——无监督聚类不需要。
忽略 inertia_ 的日志输出——它是理解聚类紧密度的最直接依据。
把 true_label 当成参与训练的数据流——它的流向是"数据 → 可视化"，从未进入模型。
忘记 centers 参数是 KMeans 调用 plot_clusters 的特有参数——DBSCAN 不传此参数。

小结

当前 KMeans 工程实现采用极简的模块分层：数据生成 → 训练封装（无监督）→ 流水线编排 → 单一可视化（对照散点图 + 质心标记）。
run() 负责串联，train_model(...) 负责交替迭代优化（仅 fit(X)），plot_clusters(...) 负责视觉对照（含 centers 参数）。
KMeans 在工程上最不同于 DBSCAN 的地方：有 cluster_centers_（传入 plot_clusters 的 centers）、有 inertia_（训练日志输出）、有 predict()（虽然流水线未演示）、无噪声点概念。
KMeans 在工程上最不同于分类算法的地方：无切分、无监督 fit()、单一可视化（对照散点图）——这是由无监督聚类本质决定的。
