工程实现

本章目标

1. 从工程角度看清 DBSCAN 在本仓库中的完整调用链。
2. 理解数据生成、模型训练、流水线编排和聚类可视化分别负责什么。
3. 理解 DBSCAN 工程实现与分类算法在架构上的关键差异——无切分、无 predict、单一可视化。

对应代码速览

组件	路径	说明
数据生成	data_generation/clustering.py	ClusteringData.dbscan() 生成双月牙聚类数据
数据导出	data_generation/__init__.py	向外暴露 dbscan_data
训练封装	model_training/clustering/dbscan.py	构建并训练 DBSCAN，打印聚类统计日志
流水线入口	pipelines/clustering/dbscan.py	组织数据拆分、标准化、训练与聚类可视化
聚类结果可视化	result_visualization/cluster_plot.py	绘制预测簇标签与真实标签的左右对照散点图

1. 端到端运行入口

示例代码

python -m pipelines.clustering.dbscan

理解重点

• 这个命令串起当前 DBSCAN 分册中最核心的工程流程。
• 依次完成：数据复制 → 剥离 true_label → 全量标准化 → DBSCAN fit()（密度扩展）→ 聚类统计 → 对照散点图。
• 对大多数读者来说，pipelines/clustering/dbscan.py 是理解工程实现的最佳起点——代码量少、流程清晰。

2. run() 串起了整个流程

当前流水线的核心函数 run() 采用线性编排风格：

def run():
    # 1. 复制数据 & 拆出特征与对照标签
    data = dbscan_data.copy()
    y_true = data["true_label"].values
    X = data.drop(columns=["true_label"])

    # 2. 全量标准化——无切分（无监督聚类不需要）
    scaler = StandardScaler()
    X_scaled = scaler.fit_transform(X)

    # 3. 密度聚类——fit() 即得到全部结果（无 predict）
    model = train_model(X_scaled)

    # 4. 单一可视化（左右对照散点图）
    plot_clusters(
        X_scaled,
        labels_pred=model.labels_,
        labels_true=y_true,
        title="DBSCAN 聚类分布",
        dataset_name=DATASET,
        model_name=MODEL,
    )

理解重点

• run() 的职责是编排，不是算法实现——真正的密度扩展在 DBSCAN.fit() 中。
• 数据流是单向的：数据 → 标准化 → 密度扩展 → labels_ → 对照散点图。
• 与分类流水线的核心差异：
  • 无 train_test_split——无监督聚类不划分训练/测试集
  • 无 predict() 调用——fit() 即输出 labels_
  • 无 predict_proba——DBSCAN 不产生概率
  • 单一可视化（plot_clusters）而非四类（混淆矩阵+ROC+决策边界+学习曲线）

3. 训练模块负责什么

model_training/clustering/dbscan.py 里的 train_model(...) 主要负责四件事：

1. 创建 DBSCAN(eps=0.3, min_samples=5, metric='euclidean') 实例
2. 调用 model.fit(X_train)——密度聚类（仅传特征，不传标签）
3. 从 labels_ 推导 n_clusters 和 n_noise 并打印日志
4. 返回训练完成的模型对象

参数速览

适用函数：train_model(X_train, eps=0.3, min_samples=5, metric='euclidean')

参数名	类型	说明	示例取值
X_train	array_like	标准化后的全量特征矩阵，传入 DBSCAN.fit()	X_scaled
eps	float	$ϵ$ 邻域半径。默认 0.3	0.2、0.3、0.5
min_samples	int	核心点阈值。默认 5	3、5、10
metric	str	距离度量。默认 'euclidean'	'euclidean'、'manhattan'
返回值	DBSCAN	已完成 fit() 的模型对象，含 labels_、core_sample_indices_	—

理解重点

• DBSCAN 的 fit() 是无监督的——不接收标签参数。这与分类分册中所有 train_model 都有 y_train 参数形成鲜明对比。
• 训练日志中的 n_clusters 和 n_noise 是 DBSCAN 独有的统计输出——它们直接反映密度参数配置的合理性。

4. 可视化模块负责什么

模块职责

模块	函数	输入	输出
聚类对照图	plot_clusters(...)	X_scaled、labels_pred（model.labels_）、labels_true（y_true）	左右对照散点图（PNG）

理解重点

• plot_clusters(...) 是当前 DBSCAN 流水线中唯一的可视化模块——与分类分册的 4 种评估函数形成鲜明对比。
• 左右对照布局：左侧为算法聚类结果（噪声点特殊着色），右侧为真实标签——这种设计在教学上非常直观。
• 不涉及 PCA 降维——原始数据本身就是二维的，可以直接用作散点图坐标。

5. 模块间的数据依赖关系

数据	生产者	消费者
dbscan_data	data_generation/clustering.py	pipelines/clustering/dbscan.py
y_true	data["true_label"] 提取	plot_clusters（仅对照用）
X_scaled	StandardScaler	train_model、plot_clusters
model（含 labels_）	train_model(...)	plot_clusters
图片产物	plot_clusters(...)	outputs/dbscan/ 目录

理解重点

• 数据依赖关系极为简洁——只有 5 个节点，单向流动无循环依赖。
• 比分类流水线少了 train_test_split、predict、predict_proba、PCA、ROC 评估、学习曲线等 6+ 个节点。
• y_true 的流向是单向的——从数据到可视化，不经过模型训练。

6. 运行后能得到什么

输出项

输出类型	当前结果	用途
终端标题	DBSCAN 聚类流水线	在终端中定位当前运行入口
训练日志	训练耗时、eps、min_samples、簇数量、噪声点数量	查看密度扩展耗时、参数配置和聚类统计量
聚类对照图	outputs/dbscan/cluster_plot.png	左右对照：DBSCAN 聚类结果 vs 真实双月牙标签

理解重点

• 输出比分类分册少得多——只有 2 类（日志 + 1 张图），而非 5 类（日志 + 4 张图）。
• 簇数量 和 噪声点数量 是 DBSCAN 独有的日志输出——它们在其他算法的训练日志中不存在。
• 聚类对照图是最核心的教学产出——它直接展示了密度聚类的效果和与真实结构的吻合度。

7. 推荐的源码阅读顺序

1. 先看 pipelines/clustering/dbscan.py — 入口，代码量少，流程清晰
2. 再看 model_training/clustering/dbscan.py — 训练封装，理解无监督 fit() 和日志输出
3. 再看 result_visualization/cluster_plot.py — 聚类对照散点图绘制逻辑
4. 最后回到 data_generation/clustering.py — 理解 make_moons 双月牙数据生成

理解重点

• 从入口看整体流程，再下钻到训练和可视化细节，阅读成本最低。
• DBSCAN 的调用链比分类分册短得多——这本身就是密度聚类简洁性的体现。

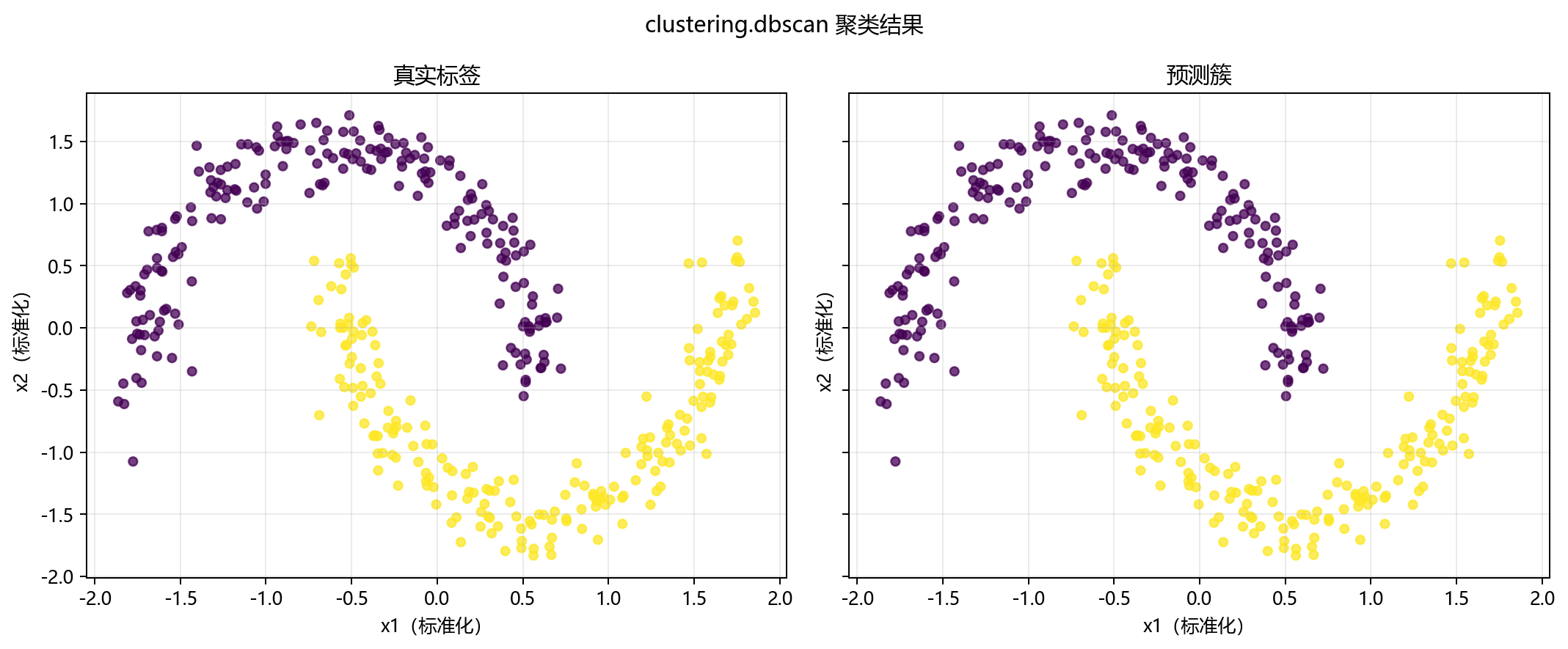

运行结果

常见坑

1. 把 pipeline 文件误认为训练算法实现本体——它只是编排层，真正的密度扩展在 DBSCAN.fit() 中。
2. 期待当前流水线有 train_test_split 或 predict() 调用——无监督聚类不需要这些。
3. 忽略 n_clusters 和 n_noise 的日志输出——它们是理解参数配置是否合理的最直接依据。
4. 把 true_label 当成参与训练的数据流——它的流向是"数据 → 可视化"，从未进入模型。

小结

• 当前 DBSCAN 工程实现采用极简的模块分层：数据生成 → 训练封装（无监督）→ 流水线编排 → 单一可视化（对照散点图）。
• run() 负责串联，train_model(...) 负责密度扩展（仅 fit(X)），plot_clusters(...) 负责视觉对照。
• DBSCAN 在工程上最不同于分类算法的地方：无切分、无监督 fit()、无 predict()、单一可视化（对照散点图）——这是由无监督聚类和 sklearn 的 DBSCAN 实现特性共同决定的。
