工程实现

本章目标

1. 从工程角度看清 PCA 在本仓库中的完整调用链。
2. 理解数据生成、模型训练、流水线编排和降维可视化分别负责什么。
3. 理解 PCA 工程实现的独特之处——双模型（2D+3D）、无监督、与 LDA 共用可视化模块。

对应代码速览

组件	路径	说明
数据生成	data_generation/dimensionality.py	DimensionalityData.pca() 生成低秩高维合成数据
数据导出	data_generation/__init__.py	向外暴露 pca_data
训练封装	model_training/dimensionality/pca.py	构建并训练 PCA，打印解释方差比日志
流水线入口	pipelines/dimensionality/pca.py	组织标准化、2D/3D PCA 训练、投影与降维可视化
降维可视化	result_visualization/dimensionality_plot.py	绘制降维后的 2D/3D 散点图（按类别着色，轴标注解释占比）

1. 端到端运行入口

示例代码

python -m pipelines.dimensionality.pca

理解重点

• 这个命令串起当前 PCA 分册中最核心的工程流程。
• 依次完成：数据复制 → 剥离 label → 全量标准化 → 2D PCA fit(X)（SVD）→ transform(X) → 2D 降维图 → 3D PCA fit(X) → transform(X) → 3D 降维图。
• PCA 流水线独有的两阶段结构：先训练 2D 模型并画图，再训练 3D 模型并画图。这与 LDA 的单模型单图结构不同。

2. run() 串起了整个流程

当前流水线的核心函数 run() 采用线性编排风格：

def run():
    # 1. 复制数据 & 拆出特征与伪标签
    data = pca_data.copy()
    X = data.drop(columns=["label"])
    y = data["label"].values

    # 2. 全量标准化——无切分（教学型简化）
    scaler = StandardScaler()
    X_scaled = scaler.fit_transform(X)

    # 3. 第一阶段：2D PCA
    model = train_model(X_scaled, n_components=2)
    X_transformed = model.transform(X_scaled)
    plot_dimensionality(X_transformed, y=y, explained_variance_ratio=...,
                        title="PCA 降维 (2D)", dataset_name=DATASET,
                        model_name=MODEL, mode="2d")

    # 4. 第二阶段：3D PCA（第二个独立模型）
    model_3d = train_model(X_scaled, n_components=3)
    X_3d = model_3d.transform(X_scaled)
    plot_dimensionality(X_3d, y=y, explained_variance_ratio=...,
                        title="PCA 降维 (3D)", dataset_name=DATASET,
                        model_name=MODEL, mode="3d")

理解重点

• run() 的职责是编排，不是算法实现——真正的 SVD 分解在 PCA.fit() 中。
• 数据流是单向且分两支：标准化数据 → 2D PCA fit+transform → 2D 图，然后再 → 3D PCA fit+transform → 3D 图。
• 与分类流水线的核心差异：
  • 无 train_test_split——当前实现为教学型简化
  • 无 predict() 调用——PCA 是降维工具，输出是 transform() 而非类别标签
  • 双模型双图（2D+3D）而非分类的四图（混淆矩阵+ROC+决策边界+学习曲线）
• 与 LDA 流水线的核心差异：
  • fit() 不传 y——无监督 vs 有监督
  • 双模型（2D+3D）vs 单模型（2D only）
  • n_components 无上限（不受 $K-1$ 约束）

3. 训练模块负责什么

model_training/dimensionality/pca.py 里的 train_model(...) 主要负责四件事：

1. 创建 PCA(n_components=n_components, svd_solver='auto', random_state=42) 实例
2. 调用 model.fit(X_train)——SVD 分解（无监督，不传标签）
3. 打印 n_components、explained_variance_ratio_ 和累计解释方差
4. 返回训练完成的模型对象

参数速览

适用函数：train_model(X_train, n_components=2, svd_solver='auto', random_state=42)

参数名	类型	说明	示例取值
X_train	array_like	标准化后的特征矩阵，传入 PCA.fit()	X_scaled
n_components	int	保留的主成分数。2D 模型为 2，3D 模型为 3	2、3
svd_solver	str	SVD 求解器。默认 'auto'——自动选择最优实现	'auto'、'full'、'randomized'
random_state	int	随机种子。默认 42	42
返回值	PCA	已完成 fit() 的模型对象，含 components_、explained_variance_ratio_ 等	—

理解重点

• PCA 的 fit() 是无监督的——不接收标签参数。这与 LDA 分册形成鲜明对比（LDA 必须传 y），与聚类分册一致。
• 训练日志中的 explained_variance_ratio_ 是 PCA 的核心输出——它直接反映各主成分的相对重要性。
• 当前流水线调用了两次 train_model()——分别创建和训练了两个独立的 PCA 实例。

4. 可视化模块负责什么

模块职责

模块	函数	输入	输出
降维可视化	plot_dimensionality(...)	X_transformed（投影坐标）、y（着色标签）、explained_variance_ratio（轴标注）、mode（'2d' 或 '3d'）	2D 或 3D 降维散点图（PNG），坐标轴标注解释占比

理解重点

• plot_dimensionality(...) 是当前 PCA 流水线中唯一的可视化模块——与分类分册的 4 种评估函数形成鲜明对比。
• 与 LDA 共用同一个可视化函数——区别在于传入的数据含义不同（主成分投影 vs 判别投影），以及 mode 参数（PCA 用了 2D 和 3D 两种模式，LDA 只用 2D）。
• 轴标签前缀为 PC（Principal Component）——如 PC1 (45.2%)。LDA 使用时为 LD（Linear Discriminant）。
• 3D 模式下使用 matplotlib 的 projection='3d' 创建三维坐标轴。

5. 模块间的数据依赖关系

数据	生产者	消费者
pca_data	data_generation/dimensionality.py	pipelines/dimensionality/pca.py
y	data["label"] 提取	plot_dimensionality（仅着色，两次调用）
X_scaled	StandardScaler	train_model（2D）、train_model（3D）、model.transform（2D）、model_3d.transform（3D）
model（2D PCA）	train_model(X_scaled, n_components=2)	model.transform、plot_dimensionality（2D）
model_3d（3D PCA）	train_model(X_scaled, n_components=3)	model_3d.transform、plot_dimensionality（3D）
X_transformed（2D）	model.transform(X_scaled)	plot_dimensionality（2D）
X_3d（3D）	model_3d.transform(X_scaled)	plot_dimensionality（3D）
图片产物	plot_dimensionality(...)	outputs/pca/ 目录

理解重点

• 数据依赖关系中有两个并行的模型分支——这是 PCA 流水线独有的结构。LDA 只有一个分支。
• y 的流向是单向且单一的——只到 plot_dimensionality，不进任何模型。这与 LDA（y 同时流入 train_model 和 plot_dimensionality）形成鲜明对比。
• X_scaled 被 4 个下游节点共享（2D 训练、3D 训练、2D 投影、3D 投影）——标准化是整个流水线的计算基础。

6. 运行后能得到什么

输出项

输出类型	当前结果	用途
终端标题	PCA 降维流水线	在终端中定位当前运行入口
训练日志（2D）	训练耗时、n_components=2、explained_variance_ratio_（各方向 + 累计）	查看 2D PCA 的方差保留情况
训练日志（3D）	训练耗时、n_components=3、explained_variance_ratio_（各方向 + 累计）	查看 3D PCA 的方差保留情况——与 2D 对比
2D 降维图	outputs/pca/pca_dim_2d.png	2D 主成分空间中的样本分布
3D 降维图	outputs/pca/pca_dim_3d.png	3D 主成分空间中的样本分布

理解重点

• 输出是所有分册中最丰富的——2 组日志 + 2 张图（其他降维分册只有 1 组日志 + 1 张图）。
• 两次 explained_variance_ratio_ 日志输出的前 2 个主成分占比应一致——因为 2D PCA 和 3D PCA 的前两个主成分方向相同。
• 2D 和 3D 降维图的对比是最核心的教学产出——它直接展示了"增加主成分如何提升结构保留"。

7. 推荐的源码阅读顺序

1. 先看 pipelines/dimensionality/pca.py — 入口，双模型双图结构一目了然
2. 再看 model_training/dimensionality/pca.py — 训练封装，理解无监督 fit(X) 和日志输出
3. 再看 result_visualization/dimensionality_plot.py — 降维散点图绘制逻辑（含 2D/3D 分支和 explained_variance_ratio 轴标注）
4. 最后回到 data_generation/dimensionality.py — 理解低秩合成数据的构造方式

理解重点

• 从入口看整体流程（特别是双模型结构），再下钻到训练和可视化细节，阅读成本最低。
• PCA 的调用链与 LDA 几乎一致（同一套模块分层），差异集中在：fit() 有无 y、是否双模型、mode 是否含 '3d'。

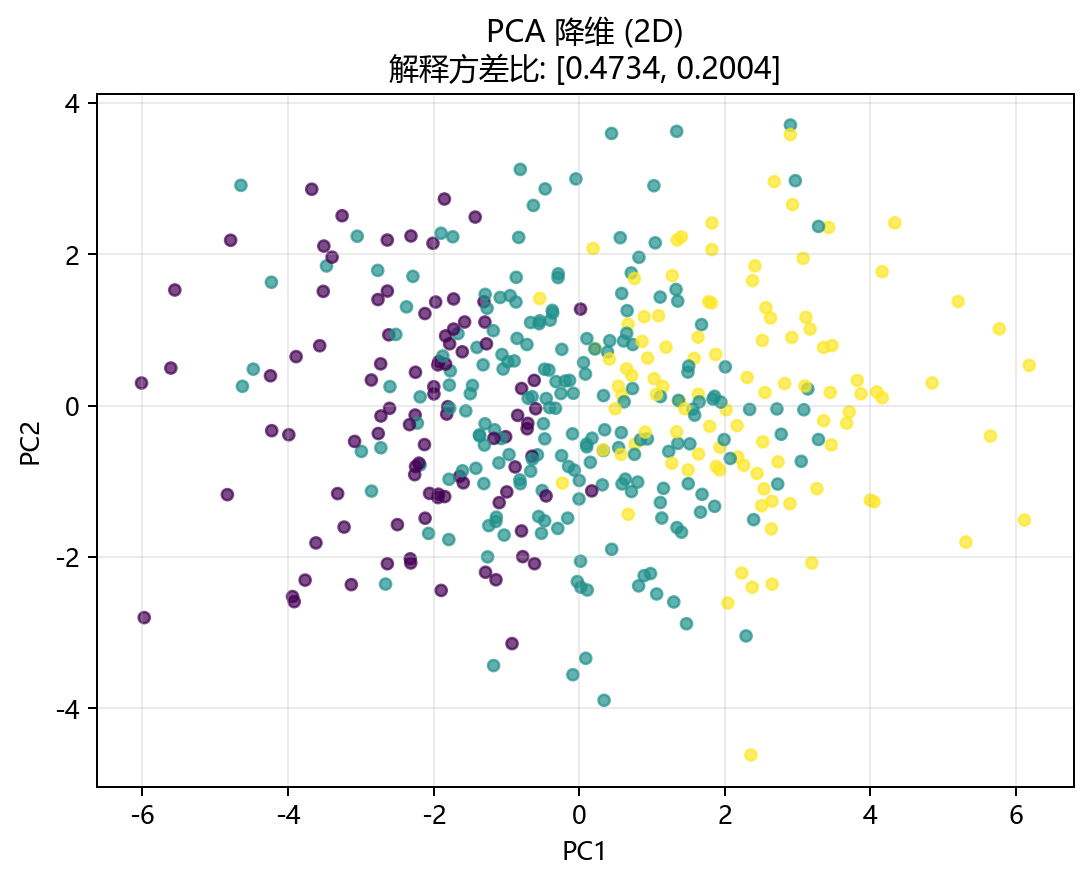

运行结果

常见坑

1. 把 2D 和 3D PCA 当成同一个模型——它们是两个独立 PCA 实例，各自 fit() 了一次。
2. 期待当前流水线有 train_test_split 或 predict()——PCA 是降维工具，输出低维坐标。
3. 忽略 y 在 PCA 流水线中只到可视化、不进模型——这是无监督降维与有监督降维（LDA）在数据流上的根本差异。
4. 忘记可视化模块是 PCA 和 LDA 共用的——轴标签前缀 PC vs LD 由调用者决定（在 plot_dimensionality 内部是写死的，目前用 PC）。

小结

• 当前 PCA 工程实现采用与 LDA 一致的模块分层，但具有独特的双模型结构：数据生成 → 训练封装（无监督，两次调用）→ 流水线编排（两阶段）→ 可视化（2D+3D）。
• run() 负责串联两阶段流水线，train_model(...) 负责 SVD 分解（仅 fit(X)），plot_dimensionality(...) 负责降维可视化（2D 和 3D 两种模式）。
• PCA 在工程上最不同于 LDA 的地方：无监督（fit 无 y）、双模型双图、n_components 无 $K-1$ 约束。
• PCA 在工程上最不同于分类算法的地方：输出是 transform() 而非 predict()、降维散点图而非分类评估图。
