评估与诊断
本章目标
- 理解当前决策树回归流水线的四类评估输出——残差图、特征重要性图、学习曲线和树结构图。
- 理解每类评估分别诊断什么问题，以及如何交叉解读。
- 明确当前流水线已实现和未实现的评估项——回归树评估与分类树评估的本质差异。
重点方法与概念速览
| 名称 | 类型 | 作用 |
|---|---|---|
plot_residuals(...) | 函数 | 生成预测-真实散点图 + 残差分布图——诊断拟合质量和系统偏差 |
plot_feature_importance(...) | 函数 | 生成特征重要性柱状图——揭示哪些特征主导分裂决策 |
plot_learning_curve(...) | 函数 | 生成训练/验证 R² 曲线——诊断过拟合/欠拟合和样本量充足性 |
plot_tree_structure(...) | 函数 | 绘制决策树可视化结构——展示完整的分裂路径和叶子值 |
model.feature_importances_ | 属性 | 各特征对平方误差降低的累积贡献——特征重要性图的底层数据 |

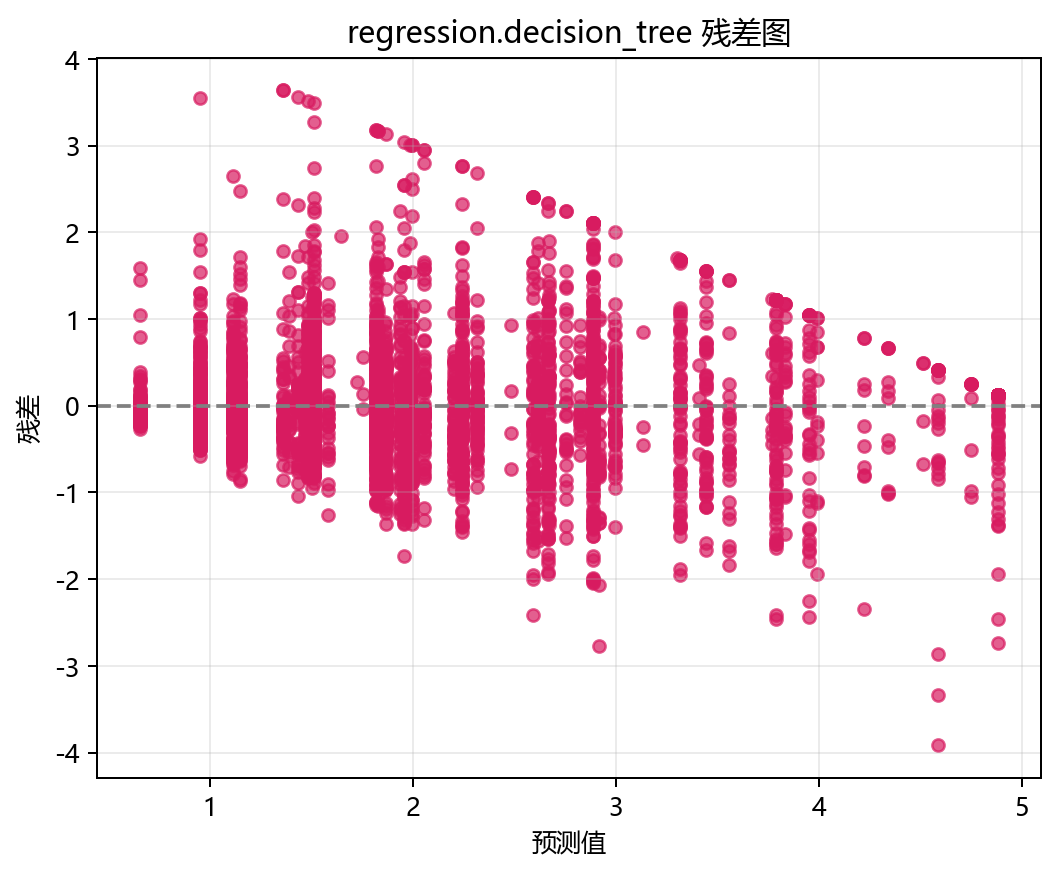

1. 残差图
参数速览
适用函数：plot_residuals(y_true, y_pred, title, dataset_name, model_name)
| 参数名 | 类型 | 说明 | 示例取值 |
|---|---|---|---|
y_true | ndarray，形状 (4128,) | 测试集真实房价 | y_test |
y_pred | ndarray，形状 (4128,) | 模型预测房价 | model.predict(X_test) |
title | str | 图标题 | "决策树回归 残差分析" |
dataset_name | str | 输出目录名 | "decision_tree_regression" |
model_name | str | 输出文件名前缀 | "decision_tree" |
示例代码
python
y_pred = model.predict(X_test)
residuals = y_test - y_pred
# 左图: 预测值 vs 真实值散点图（对角线 = 完美预测）
ax1.scatter(y_test, y_pred, alpha=0.6)
# 右图: 残差 vs 预测值散点图（红线 = 零残差）
ax2.scatter(y_pred, residuals, alpha=0.6)
ax2.axhline(y=0, color="r", linestyle="--")输出
理解重点
- 左图（预测 vs 真实）：点越贴近对角线
，预测越准确。对决策树回归，由于分段常数特性，预测值会呈现离散的水平条带。 - 右图（残差 vs 预测）：残差应围绕 0 随机分布。若残差随预测值增大而发散（漏斗形），说明模型对高价区预测不稳定。若残差整体偏正或偏负，说明模型存在系统性高估或低估。
- 决策树特有的诊断信号：残差图中出现明显的"阶梯"模式——同一叶子内的样本有相同的预测值但不同的真实值，残差在叶子内呈现垂直线段。

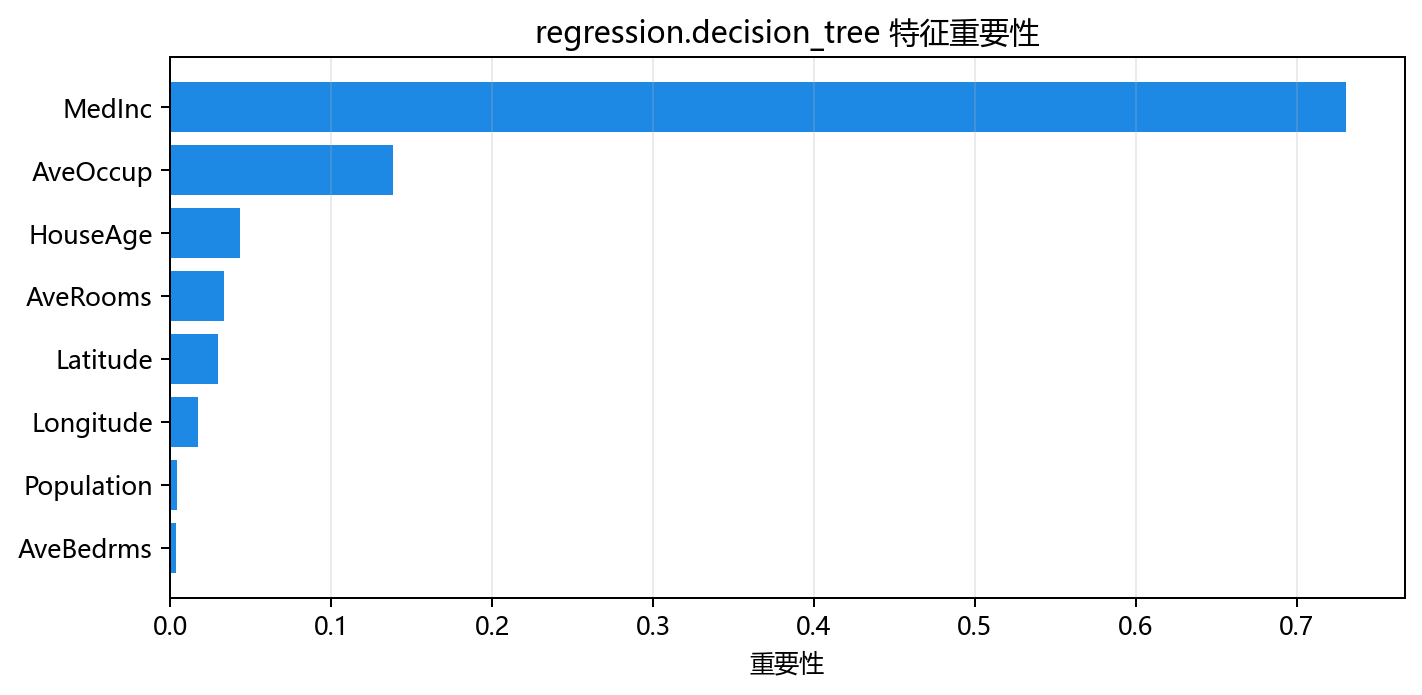

2. 特征重要性图
参数速览
适用函数：plot_feature_importance(model, feature_names, title, dataset_name, model_name)
| 参数名 | 类型 | 说明 | 示例取值 |
|---|---|---|---|
model | DecisionTreeRegressor | 已训练的回归树——提供 feature_importances_ | model |
feature_names | list[str] | 特征名列表——为重要性值提供可读标签 | ["MedInc", "HouseAge", ...] |
top_n | int 或 None | 展示前 N 个重要特征。None——展示全部 | None、5 |
title | str | 图标题 | "决策树回归 特征重要性" |
示例代码
python
importances = model.feature_importances_
indices = np.argsort(importances)[::-1]
for i in indices:
print(f"{feature_names[i]}: {importances[i]:.4f}")输出
理解重点
- 特征重要性反映的是分裂贡献——特征在树中每次分裂带来的平方误差降低的累积量。值越大，该特征在模型中越重要。
- 在 California Housing 上，
MedInc（收入中位数）通常是重要性最高的特征——收入是房价最直接的预测因子。Latitude和Longitude（地理位置）通常排第二、第三。 - 重要性不表示影响方向——"MedInc 重要性 0.5"不意味着收入增加房价一定增加（虽然直觉上确实如此），只看重要性数值无法判断正负效应。
- 如果少数几个特征占据了绝大部分重要性（如 80%+），说明树主要依赖这些特征分裂——其他特征的分裂贡献很小。

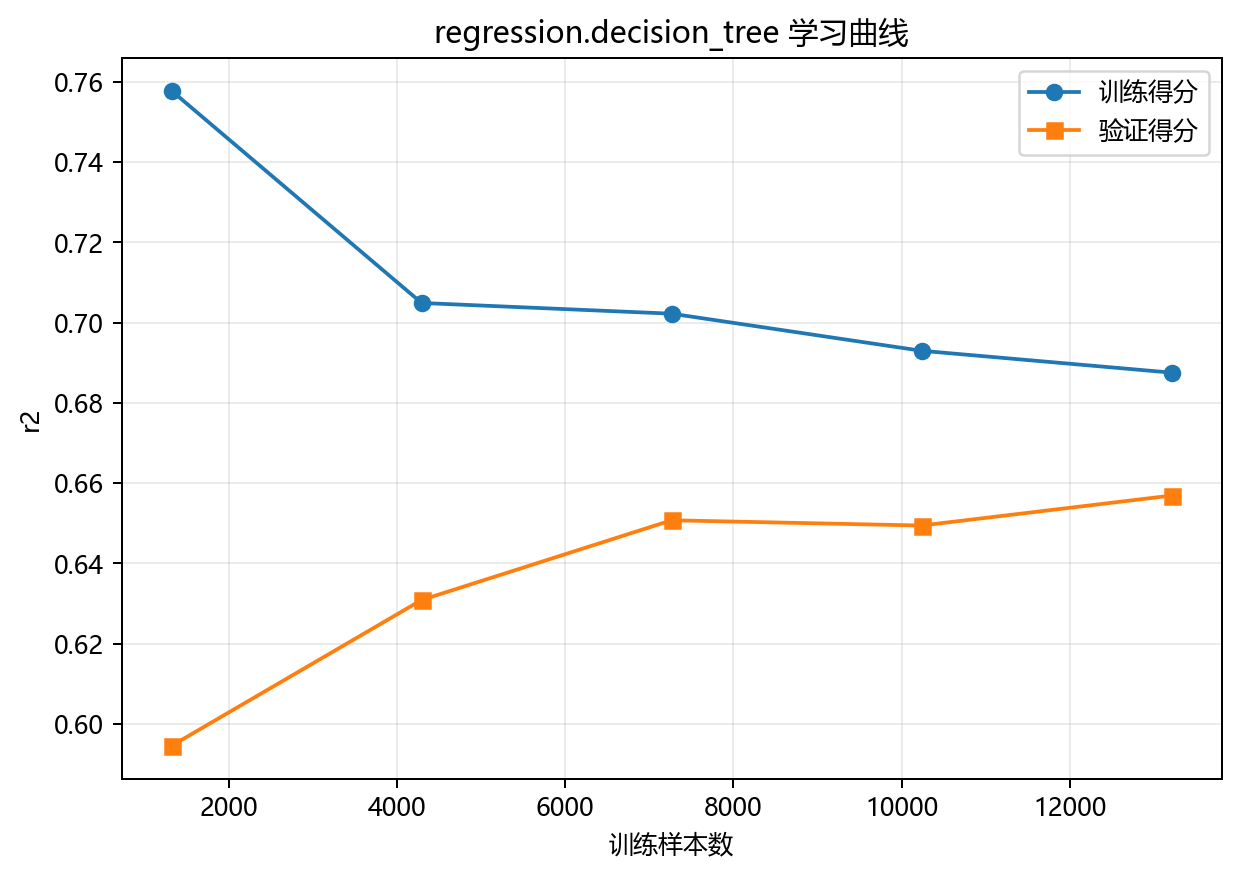

3. 学习曲线
参数速览
适用函数：plot_learning_curve(estimator, X, y, scoring, cv, title, dataset_name, model_name)
| 参数名 | 类型 | 说明 | 示例取值 |
|---|---|---|---|
estimator | DecisionTreeRegressor | 未训练的新模型实例——学习曲线内部会多次 fit | DecisionTreeRegressor(max_depth=6, random_state=42) |
X | ndarray，形状 (16512, 8) | 训练集特征 | X_train |
y | ndarray，形状 (16512,) | 训练集目标 | y_train |
scoring | str | 评分指标。"r2"——R² 决定系数 | "r2"、"neg_mean_squared_error" |
cv | int | 交叉验证折数。默认 5 | 5 |
train_sizes | ndarray | 训练样本比例序列。默认 10 个点从 0.1 到 1.0 | np.linspace(0.1, 1.0, 10) |
示例代码
python
plot_learning_curve(
DecisionTreeRegressor(max_depth=6, random_state=42),
X_train,
y_train,
scoring="r2",
title="决策树回归 学习曲线",
dataset_name=DATASET,
model_name=MODEL,
)输出
理解重点
- 学习曲线用不同规模的训练子集重复训练和验证——揭示模型性能随样本量增加的变化趋势。
- 过拟合信号：训练得分远高于验证得分（两条曲线之间有明显间隙）——树过于复杂，学到了训练集中的噪声模式。
- 欠拟合信号：训练得分和验证得分都很低且接近——树约束过紧，连训练数据中的基本模式都未充分学习。
- 理想状态：两条曲线逐渐收敛到一个较高的得分——样本量充足，模型复杂度适中。
- 当前
max_depth=6的配置在 California Housing 的 16512 训练样本上通常表现为轻微过拟合——训练 R² 约 0.7~0.8，验证 R² 约 0.6~0.7。
4. 树结构图
理解重点
- 树结构图将训练完成的决策树可视化——每个节点显示分裂特征、阈值、平方误差、样本数和预测值。
- 叶子节点的
value即为该区域的局部常数预测值——可以直接读出"这个叶子预测的房价是多少"。 - 从根到叶子的路径就是一条完整的 if-else 规则——例如"MedInc ≤ 5.0 → Latitude ≤ 34.0 → HouseAge ≤ 25.0 → 预测房价 2.5"。
- 结构图可以直观判断树是否过深、某些分支是否基于极少样本等结构性问题。
5. 已实现 vs 未实现的评估
参数速览
| 评估项 | 状态 | 原因 |
|---|---|---|
| 残差图 | 已实现 | 回归模型的核心诊断工具——比单一数值指标更丰富 |
| 特征重要性图 | 已实现 | 树模型独有的解释性优势——线性模型看不出来 |
| 学习曲线 | 已实现 | 诊断过拟合/欠拟合和样本量充足性 |
| 树结构图 | 已实现 | 展示完整的分裂路径——树模型独有 |
| MSE / MAE / RMSE / R² 数值打印 | 未实现 | 当前流水线侧重图形化诊断而非数值指标 |
| 交叉验证 R² | 未实现 | 学习曲线内部使用了 CV，但未单独输出 CV 均值 |
| 超参数搜索 | 未实现 | 未使用 GridSearchCV 或 RandomizedSearchCV |
理解重点
- 当前评估设计强调图形化诊断而非数值指标——残差图比单个 MSE 数字更能揭示误差的分布和模式。
- 树结构图是决策树回归独有的评估资产——线性回归和 SVR 没有等效的可视化。
- 评估章节必须以源码为准——不能将"常见的回归评估手段"写成"当前已实现"。
6. 决策树回归 vs 分类决策树 vs 线性回归 评估对比
| 评估维度 | 分类决策树 | 线性回归 | 决策树回归 |
|---|---|---|---|
| 任务类型 | 分类 | 回归 | 回归 |
| 核心可视化 | 混淆矩阵 + ROC + 决策边界 | 残差图 + 学习曲线 | 残差图 + 特征重要性 + 学习曲线 + 树结构图 |
| 定量指标 | accuracy / precision / recall | 无显式打印 | 无显式打印 |
| 模型解释 | 特征重要性 + 树结构 | 系数 | 特征重要性 + 树结构 |
| 诊断重点 | 类别区分度 | 线性假设验证 | 过拟合/欠拟合 + 特征贡献 |
| 独有诊断 | 决策边界 + ROC 曲线 | 系数显著性 | 树结构可视化——完整规则路径 |
常见坑
- 只看特征重要性不看残差图——重要性高不意味着预测准确，特征重要但分裂不够细仍会导致高误差。
- 只看残差图不看学习曲线——残差图只展示单次测试集上的表现，学习曲线揭示泛化趋势。
- 期待树结构图像线性回归系数一样"简洁"——深度为 6 的树可能有几十个节点，结构图可能较大。
- 把特征重要性解读为"对目标的正负影响"——重要性只衡量分裂贡献大小，不表示方向。
小结
- 当前决策树回归有四类评估输出：残差图（误差分布）、特征重要性图（特征贡献）、学习曲线（泛化趋势）、树结构图（分裂路径）——四者交叉解读才构成完整诊断。
- 残差图揭示"误差分布是否健康"，特征重要性图揭示"模型依赖哪些特征"，学习曲线揭示"复杂度与样本量是否匹配"，树结构图揭示"具体的分裂规则"。
- 与分类决策树的评估差异源于任务性质——回归评估关注误差分布和连续性，分类评估关注类别区分和混淆模式。
